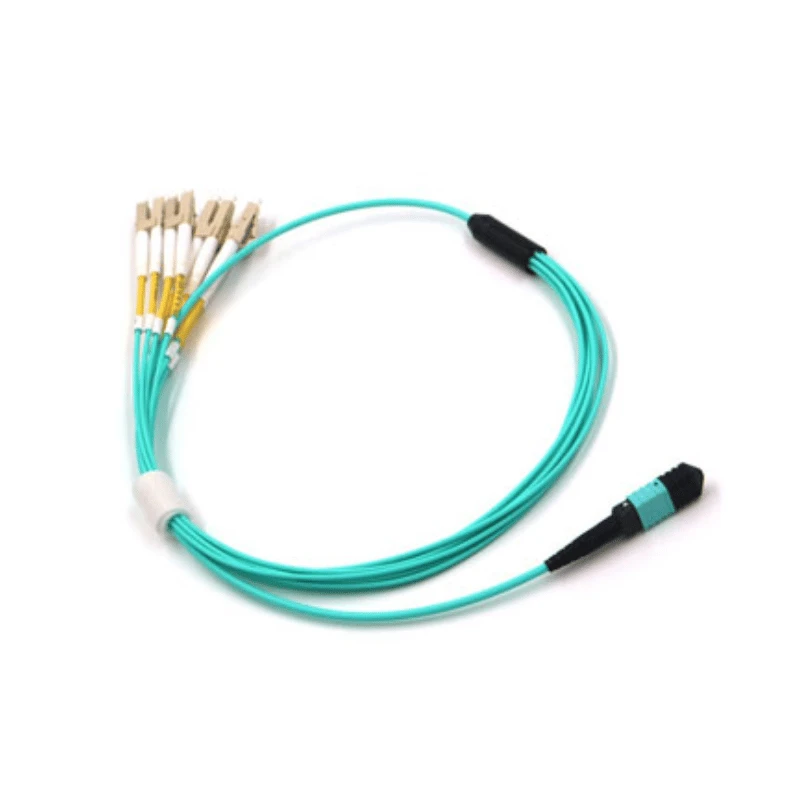

Il cavo loopback multimodale MPO è un gruppo ottico-terminato in fabbrica che instrada i segnali trasmessi ai canali di ricezione designati attraverso un'interfaccia MPO per il test locale di ricetrasmettitori multimodali, porte e apparecchiature ottiche compatibili.
Specifiche tecniche
|
Parametro |
Specifica |
|
Tipo di prodotto |
Cavo loopback multimodale MPO |
|
Tipo di connettore |
MPO |
|
Genere del connettore |
Maschio con perni guida / Femmina senza perni guida |
|
Tipo di fibra |
OM3 / OM4 / OM5 Multimodale |
|
Conteggio delle fibre |
8/12/24 fibre |
|
Polarità/Mappatura Pin |
Tipo A / Tipo B / Tipo C / Mappatura personalizzata |
|
Polacco del connettore |
computer |
|
Perdita di inserzione |
Grado standard: inferiore o uguale a 0,70 dB; Grado di perdita Elite basso-: inferiore o uguale a 0,35 dB |
|
Perdita di ritorno |
Maggiore o uguale a 20 dB |
|
Lunghezza d'onda operativa |
850 nm/1300 nm |
|
Materiale della giacca |
LSZH/PVC/OFNP |
|
Colore della giacca |
Acqua / Viola / Verde lime / Personalizzato |
|
Lunghezza del cavo |
Personalizzato |
|
Temperatura operativa |
Da -20 gradi a +70 gradi |
|
Temperatura di conservazione |
Da -40 gradi a +85 gradi |
|
Durabilità dell'accoppiamento |
Maggiore o uguale a 500 cicli |
|
Conformità |
IEC 61754-7, TIA-604-5, RoHS, REACH |
Configurazione di loopback MPO
La mappatura interna della fibra determina quali canali trasmessi vengono restituiti ai corrispondenti canali di ricezione.
Polarità standard:Le configurazioni di Tipo A, Tipo B e Tipo C sono disponibili per le configurazioni che utilizzano queste disposizioni di canali MPO standard.
Attrezzatura-Mappatura specifica:È possibile realizzare una mappatura personalizzata da Tx-a-Rx per interfacce specifiche dell'apparecchiatura-, comprese le configurazioni confermate QSFP, QSFP28 e QSFP-DD.
Configurazione di fibra e connettore
L'interfaccia MPO deve essere adattata ai requisiti ottici e meccanici dell'apparecchiatura sottoposta a test.
Corrispondenza dell'interfaccia:Confermare l'interfaccia MPO di accoppiamento prima di ordinare.
Compatibilità connettore:Verifica il genere del connettore e guida la configurazione dei pin-rispetto alla porta dell'apparecchiatura.
Selezione della fibra:Selezionare la configurazione della fibra in base all'interfaccia ottica da testare.
Riferimento alla configurazione:Per i gruppi specifici dell'apparecchiatura-, è possibile utilizzare come riferimento di configurazione la specifica del ricetrasmettitore di destinazione o la documentazione dell'apparecchiatura.
Verifica delle prestazioni ottiche
Test ottici
La perdita di inserzione e la perdita di ritorno vengono misurate utilizzando apparecchiature EXFO/JDSU e confrontate con i limiti specificati.
01
Geometria del connettore
Un interferometro 3D controlla l'altezza delle fibre, il raggio di curvatura e l'offset dell'apice.
02
Termina-l'ispezione del viso
Un microscopio digitale controlla la presenza di contaminazioni e difetti fisici visibili.
03
Continuità e mappatura
La continuità della fibra e la polarità del canale vengono verificate rispetto alla configurazione approvata, inclusa la mappatura Tx-a-Rx confermata per gli assemblaggi personalizzati.
04
Sistema di qualità
I gruppi MPO sono prodotti secondo il sistema di gestione della qualità ISO 9001:2015 di DIMI.
05
Scenari di test
La configurazione di loopback determina la condizione di ritorno ottico richiesta dal test.
Verifica del ricetrasmettitore
Fornisce una condizione di restituzione locale per il controllo delle interfacce ricetrasmettitori multimodali basate su MPO-.
Diagnostica delle porte
Isola l'interfaccia ottica sottoposta a test senza richiedere una connessione in fibra remota.
Test di produzione
Fornisce una configurazione ottica ripetibile per la verifica controllata delle apparecchiature.
Ingegneria e rodaggio-
Consente di riprodurre la stessa condizione di interfaccia definita attraverso procedure di test ripetute.
Processo di produzione
Capacità di produzione:DIMI produce internamente assemblaggi di cavi in fibra ottica-per campioni tecnici e produzione in serie.
Revisione ingegneristica:La mappatura non-standard viene esaminata rispetto alla piedinatura, allo schema di cablaggio o alle specifiche dell'apparecchiatura forniti prima della produzione.
Controllo della produzione:La specifica confermata definisce la configurazione, la mappatura, i requisiti ottici, l'identificazione e l'imballaggio.
Verifica e documentazione:Gli assemblaggi completati vengono ispezionati e testati prima della spedizione, con la documentazione di prova fornita in base ai requisiti dell'ordine confermato.
Requisiti dell'ordine
Ordine e tempi di consegna:Sono disponibili quantità flessibili; le configurazioni standard richiedono in genere 3-7 giorni lavorativi, con programmi personalizzati confermati in base alla configurazione e alla quantità.
Informazioni sulla richiesta di offerta:Per il preventivo, fornire il tipo di fibra, il numero di fibre, il genere del connettore, la mappatura del loopback, la lunghezza del cavo e la quantità stimata.
Domande frequenti
D: A cosa serve un cavo loopback multimodale MPO?
R: Crea un percorso di ritorno ottico locale tra i canali Tx e Rx designati per testare ricetrasmettitori multimodali compatibili, porte MPO e apparecchiature ottiche.
D: Come scelgo la polarità corretta del loopback MPO?
R: Seleziona Tipo A, Tipo B, Tipo C o la mappatura personalizzata in base alla relazione tra i canali Tx-a-Rx richiesta dell'apparecchiatura sottoposta a test.
D: È possibile creare un loopback MPO personalizzato per QSFP, QSFP28 o QSFP-DD?
R: Sì. La mappatura Tx-a-Rx personalizzata può essere realizzata in base alla piedinatura dell'apparecchiatura, allo schema di cablaggio o alla specifica confermata di mappatura-del canale.
D: Qual è la differenza tra un loopback MPO e un cavo di connessione MPO?
R: Un cavo patch MPO collega interfacce ottiche separate, mentre un loopback MPO restituisce i canali Tx designati ai canali Rx all'interno della configurazione del test locale.
D: Come scelgo MPO maschio o femmina per un cavo loopback?
R: Abbina il genere del connettore e la configurazione dei pin-guida all'interfaccia MPO di accoppiamento del ricetrasmettitore, del dispositivo di test o dell'apparecchiatura.
D: Come posso scegliere OM3, OM4 o OM5 per un loopback MPO?
R: Selezionare il tipo di fibra multimodale specificata per il ricetrasmettitore o l'apparecchiatura da testare per mantenere la compatibilità dell'interfaccia.
D: Cos'è la perdita di ritorno in un cavo loopback MPO?
R: La perdita di ritorno indica la potenza ottica riflessa verso la sorgente. La perdita di ritorno specificata è maggiore o uguale a 20 dB.
D: È possibile testare un loopback multimodale MPO prima della produzione in volume?
R: Sì. È possibile produrre campioni tecnici per la verifica della mappatura dell'interfaccia e dei canali-prima della produzione in serie, quando richiesto.
