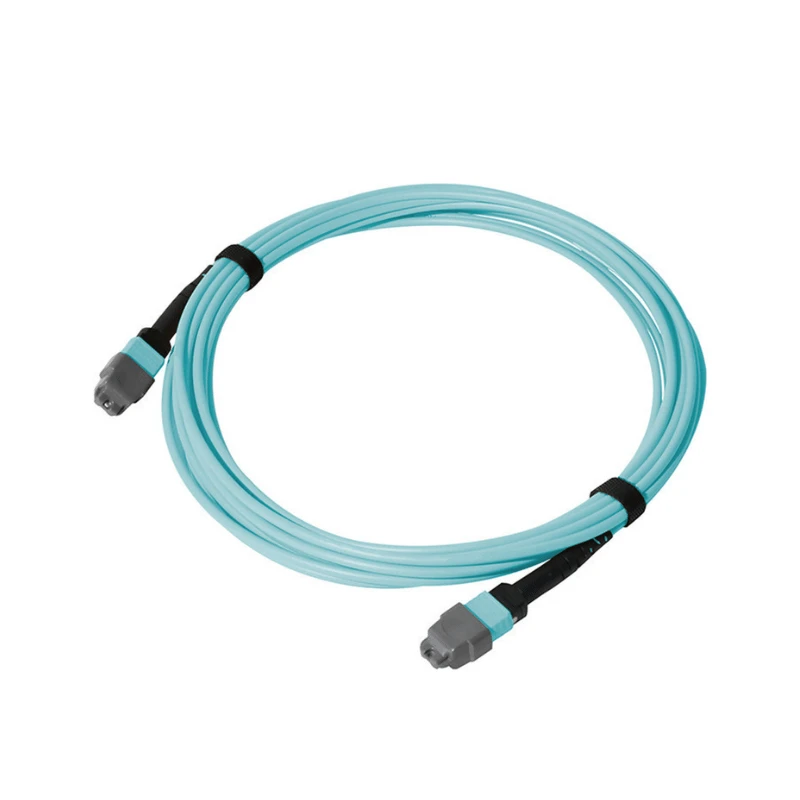

Il cavo in fibra monomodale OS2 MTP è un gruppo trunk MTP/MPO-terminato in fabbrica che utilizza fibra monomodale OS2 9/125 μm-con connettori multi-fibra su entrambe le estremità per la connessione diretta tra interfacce MTP/MPO compatibili.
Specifiche tecniche
|
Parametro |
Specifica |
|
Tipo di prodotto |
Cavo in fibra monomodale OS2 MTP |
|
Tipo di fibra |
OS2 Modalità singola, 9/125 μm |
|
Grado di fibra |
G.652D / G.657A1 |
|
Conteggio delle fibre |
8 / 12 / 24 / 48 fibre |
|
Tipo di assemblaggio |
Cavo trunk MTP/MPO |
|
Tipo polacco |
APC/UPC |
|
Polarità |
Tipo A / Tipo B / Tipo C |
|
Perdita di inserzione standard |
Inferiore o uguale a 0,35 dB |
|
Bassa-perdita di inserzione |
Inferiore o uguale a 0,20 dB |
|
Perdita di ritorno |
Maggiore o uguale a 50 dB (APC) |
|
Temperatura operativa |
Da -20 gradi a +70 gradi |
|
Test ottici |
Perdita di inserzione e perdita di ritorno |
|
Documentazione di prova |
Dati di test forniti con la spedizione |
|
Standard del connettore |
CEI EN 61754-7 |
|
Conformità ambientale |
RoHS |
|
Configurazione personalizzata |
Lunghezza personalizzata, numero di fibre ed etichettatura |
Configurazione MTP: genere, polacco e polarità
La configurazione MTP/MPO deve essere abbinata all'interfaccia di accoppiamento e alla mappatura della fibra del sistema di destinazione.
Tipo polacco:Confermare APC o UPC in base all'apparecchiatura collegata, cassetta, adattatore o altro componente di accoppiamento.
Polarità:Selezionare Tipo A, Tipo B o Tipo C in base alla mappatura della fibra del sistema di cablaggio esistente.
Per ordini di sostituzione o di progetto, è possibile utilizzare le specifiche del cavo esistente o lo schema di collegamento MTP/MPO per verificare la configurazione richiesta prima della produzione.
Perdita-standard e perdita-bassa
|
Fattore di selezione |
Perdita-standard |
Perdite-basse |
|
Collega bilancio |
Da utilizzare quando la perdita di canale calcolata rimane entro il margine disponibile |
Da utilizzare quando la perdita di canale calcolata lascia un margine limitato |
|
Assemblea IL |
Inferiore o uguale a 0,35 dB |
Inferiore o uguale a 0,20 dB |
|
Progettazione del canale |
Adatto laddove la perdita di assemblaggio specificata rientra nel budget completo del collegamento |
Considerare dove è necessaria una minore perdita di assemblaggio per mantenere il margine del collegamento |
|
Requisiti della richiesta di offerta |
Specificare la perdita di inserzione massima consentita |
Specificare la perdita di inserzione massima consentita |
Il grado di perdita richiesto dovrebbe essere determinato dal budget totale del collegamento ottico, inclusa l'attenuazione della fibra e le perdite da connettori, cassette, adattatori e altri componenti passivi.
Specifica personalizzata
Lunghezza del cavo
La lunghezza del cavo finito può essere specificata in base alla distanza di connessione richiesta.
01
Conteggio delle fibre
Il numero di fibre può essere definito in base ai canali in fibra richiesti o alla configurazione del cavo esistente.
02
Identificazione
I requisiti di identificazione ed etichettatura dei cavi possono essere specificati per gli ordini di progetto.
03
Revisione della configurazione
Gli acquirenti possono fornire un disegno del cavo esistente, uno schema di collegamento MTP/MPO, le specifiche dell'interfaccia dell'apparecchiatura o le specifiche di acquisto per la revisione prima della produzione.
04
Ordini di sostituzione
È possibile utilizzare le specifiche dei cavi esistenti per verificare l'assieme sostitutivo rispetto alla configurazione MTP/MPO installata.
05
Capacità di produzione
Produzione in fabbrica:DIMI produce gruppi di fibre ottiche-terminati in fabbrica utilizzando apparecchiature automatizzate per il taglio, la spelatura e la terminazione dei cavi.
Capacità di produzione:Le apparecchiature di assemblaggio automatizzato sono in grado di elaborare più di 10.000 assemblaggi di fibre ottiche al giorno, supportando ordini basati su volumi e progetti-.
Gestione della qualità:DIMI mantiene le certificazioni ISO 9001:2015 e TL-9000 per il proprio sistema di gestione della qualità.
Verifica della qualità
Riferimento alla produzione
Ogni ordine viene prodotto in base alle specifiche di prodotto confermate e alla configurazione approvata, fornendo un riferimento definito per l'ispezione finale.
Termina-Ispezione viso
Le superfici terminali dei connettori vengono ispezionate prima della spedizione per identificare contaminazioni, graffi o altri difetti visibili.
Test ottici
Gli assemblaggi finiti vengono testati per la perdita di inserzione e la perdita di ritorno prima della spedizione.
Verifica della polarità
La mappatura della fibra viene controllata rispetto alla configurazione di polarità specificata prima della spedizione.
Record di prova
I corrispondenti dati di prova vengono forniti con la spedizione per la verifica dell'ordine.
Garanzia di lavorazione
Al prodotto si applica una garanzia di lavorazione di 5 anni.
Domande frequenti
D: Qual è la differenza tra i cavi in fibra MTP OS2 e OM4?
R: OS2 utilizza fibra monomodale- da 9/125 μm, mentre OM4 utilizza fibra multimodale. OS2 è specificato per i collegamenti ottici mono-modalità, mentre OM4 è utilizzato nei sistemi multimodali. Il tipo di fibra deve corrispondere al ricetrasmettitore e all'architettura ottica della rete.
D: Qual è la differenza tra i cavi in fibra MTP e MPO?
R: MPO è l'interfaccia standardizzata per connettori multi-fibra, mentre MTP® è un prodotto di connettore specifico di US Conec. Per l'approvvigionamento, le specifiche del connettore e l'interfaccia di accoppiamento devono essere confermate in base all'apparecchiatura e al sistema di cablaggio.
D: Qual è la differenza tra un cavo trunk MTP e un cavo breakout MTP?
R: Un cavo trunk MTP mantiene connessioni MTP/MPO multi-fibra su entrambe le estremità. Un cavo breakout MTP converte la connessione multi-fibra in connettori individuali come LC. Il tipo di cavo richiesto dipende dall'architettura della porta dell'apparecchiatura collegata.
D: I cavi OS2 MTP possono essere collegati direttamente alle apparecchiature LC o SC?
R: No. I connettori MTP/MPO non si accoppiano direttamente con le porte LC o SC. Quando l'apparecchiatura utilizza queste interfacce è necessario un gruppo di conversione da MTP-a-LC, da MTP-a-SC o altro gruppo di conversione specificato.
D: Qual è la distanza massima di trasmissione della fibra OS2?
R: OS2 non prevede un limite di distanza di trasmissione-universale. La distanza raggiungibile dipende dal ricetrasmettitore, dalla velocità dei dati, dalla lunghezza d'onda, dall'attenuazione della fibra, dalle perdite del connettore e dal budget totale del collegamento ottico. La distanza richiesta deve quindi essere verificata rispetto alla specifica completa del collegamento.
D: Qual è la differenza tra la fibra monomodale G.652D e G.657A1-?
R: G.652D è una specifica convenzionale per fibra monomodale-, mentre G.657A1 fornisce prestazioni di piegatura migliorate per l'instradamento dove possono verificarsi piegature della fibra più strette. La qualità richiesta deve seguire le specifiche della fibra del progetto e i requisiti di installazione.
D: Perché la codifica del connettore MTP è importante in un gruppo di cavi MTP/MPO?
R: La codifica del connettore MTP/MPO controlla l'orientamento fisico del connettore durante l'accoppiamento. La disposizione delle chiavi deve corrispondere all'adattatore di accoppiamento o all'interfaccia dell'apparecchiatura, mentre la polarità della fibra deve essere specificata separatamente in base alla mappatura della fibra richiesta.
D: Cosa indica il genere del connettore MTP?
R: Il genere MTP/MPO si riferisce alla presenza o meno di pin guida sul connettore. I connettori maschio sono dotati di pin guida, mentre i connettori femmina hanno fori-pin guida. Il genere richiesto deve corrispondere al connettore di accoppiamento o all'interfaccia dell'apparecchiatura specificata per il collegamento.
