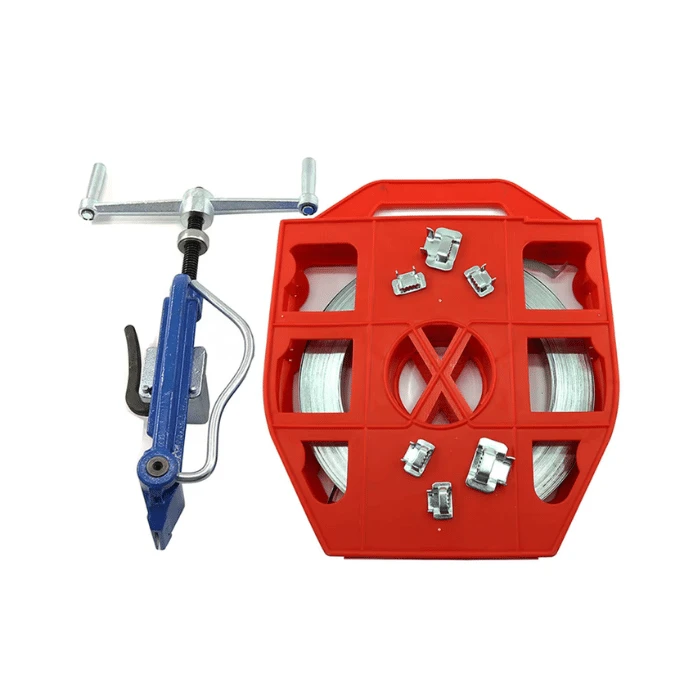

Lo strumento di fascettatura standard è uno strumento di tensionamento manuale progettato per l'installazione di fascette in acciaio inossidabile e altri metalli attorno a pali, cavi, staffe, segnaletica e hardware di servizio. La sua struttura-forgiata combina un meccanismo di tensionamento, una pinza-caricata a molla e una taglierina-incorporata in un unico strumento manuale. Lo strumento è adatto per il fissaggio di infrastrutture di telecomunicazioni, fibra ottica, servizi pubblici, comunali e generali dove sono richiesti una tensione controllata della fascia e una connessione sicura con fibbia.
Specifiche dello strumento
|
Parametro |
Specifica |
|
Tipo di strumento |
Strumento per fascettatura manuale |
|
Larghezza di banda compatibile |
1/4"–3/4" (6,35–19,05 mm) |
|
Spessore cinturino compatibile |
0,015"–0,030" (0,38–0,76 mm) |
|
Massima tensione |
2.400 libbre (10,68 kN) |
|
Lunghezza utensile |
10" (254 millimetri) |
|
Peso dell'utensile |
4,0 libbre (1,8 kg) |
|
Temperatura operativa dello strumento |
Da -40 gradi F a 150 gradi F (da -40 gradi a 65 gradi) |
|
Operazione |
Manuale |
|
Fine |
Verniciatura a polveri epossidiche di colore blu |
Struttura dello strumento e principio di funzionamento
Lo strumento utilizza un sistema di tensionamento meccanico per stringere la fascia metallica attorno al pezzo prima che la fibbia venga fissata.
Corpo dell'utensile-forgiato:Fornisce la struttura portante principale-per il tensionamento manuale.
Meccanismo di tensionamento:Converte la rotazione della maniglia in una tensione controllata della fascia.
Pinza caricata a molla-:Tiene la fascia durante il tensionamento e aiuta a mantenere la posizione della fascia.
Naso utensile e blocco pinza:Guidare e trattenere la fascia durante il tensionamento e la formazione della fibbia.
Meccanismo di ribaltamento:Forma la connessione della fascia attorno alla fibbia dopo aver applicato la tensione.
Taglierina integrata:Rimuove la fascia in eccesso dopo aver formato la connessione.
Il principio di funzionamento si basa su tre azioni meccaniche: presa del cinturino, applicazione della tensione e formazione della connessione della fibbia. Lo strumento non fornisce energia né calore; tutte le operazioni di tensionamento e taglio vengono eseguite manualmente.
Procedura operativa
Seleziona il cinturino e la fibbia:Confermare che la larghezza, lo spessore, il materiale e la fibbia del cinturino siano compatibili con lo strumento e l'applicazione.
Avvolgi la fascia:Passare la fascia attorno al palo, al supporto del cavo, alla staffa o ad un altro pezzo e instradarla attraverso la fibbia in base al design della fibbia.
Posizionare lo strumento:Inserire il cinturino nell'area di presa dell'utensile mantenendo la fibbia posizionata correttamente.
Applicare la tensione:Azionare il meccanismo di tensionamento fino a quando la fascia raggiunge la tensione di installazione richiesta.
Forma la connessione:Far scorrere lo strumento sulla fibbia controllando il meccanismo di tensionamento per mantenere la posizione del cinturino.
Tagliare l'eccesso:Utilizzare la taglierina integrata per rimuovere la coda rimanente della fascia.
Completa la fibbia:Fissare la fibbia in base ai requisiti specifici di progettazione e installazione.
Per un fissaggio coerente, la fascia deve rimanere correttamente allineata con la fibbia durante il tensionamento e il ribaltamento. Il metodo di tensione e chiusura con fibbia-richiesto deve seguire le specifiche del sistema di fasciatura applicabile.
Fasce e fibbie compatibili
Lo strumento è progettato per la fascettatura di metalli entro l'intervallo dimensionale specificato. Le opzioni tipiche dell'acciaio inossidabile includono 201, 304 e 316, con la selezione del materiale in base all'esposizione alla corrosione e ai requisiti del progetto.
I sistemi di fibbie compatibili possono includere:
Fibbie Ear-Lokt:Design tradizionale della fibbia per applicazioni di fascettatura manuale.
Fibbie Tru-Lokt:Design della fibbia sviluppato per sistemi di fascettatura manuale compatibili e conferma visiva del movimento delle alette della fibbia durante l'installazione.
Altre fibbie in acciaio inossidabile compatibili:Deve corrispondere alla larghezza di banda selezionata e seguire i requisiti di installazione applicabili.
Applicazioni
Installazione di cavi in fibra ottica
Fissaggio di staffe per cavi, morsetti e hardware di supporto ai pali.
01
Infrastruttura di telecomunicazioni aeree
Installazione di hardware relativo ai cavi-su pali della luce e altre strutture.
02
Progetti di utilità e comunali
Montaggio di segnali, apparecchiature di comunicazione e altro hardware-montato su palo.
03
Fissaggio industriale
Fissaggio di tubi, tubi flessibili, staffe e apparecchiature con fascette metalliche.
04
Infrastrutture esterne
Applicazioni che richiedono il fissaggio con cinturino-e-fibbia in acciaio inossidabile.
05
Ispezione di qualità
Il controllo di qualità dovrebbe coprire sia i componenti in entrata che le prestazioni-dello strumento finito. Gli elementi di ispezione consigliati includono:
Controllo dimensionale:Lunghezza dell'utensile, dimensioni di accoppiamento critiche e compatibilità della fascia.
Ispezione funzionale:Funzionamento regolare della maniglia di tensionamento, della pinza, della taglierina e del meccanismo di ribaltamento.
Prestazioni di tensione:Verifica che l'utensile raggiunga l'intervallo di tensione specificato senza slittamenti anomali o deformazioni meccaniche.
Ispezione del taglio:Verificare che la taglierina gestisca lo spessore massimo della banda specificato e produca un taglio netto.
Ispezione della superficie:Controllare l'integrità del rivestimento, il metallo esposto, la corrosione, le bave e altri difetti visibili.
Ispezione dell'assemblaggio:Verificare gli elementi di fissaggio, i componenti mobili, la ritenzione della maniglia e l'integrità meccanica complessiva.
Domande frequenti
D: Posso ordinare dei campioni prima di effettuare un ordine all'ingrosso?
R: Sì. Sono disponibili ordini di campioni per la valutazione del prodotto, i test di compatibilità e la qualificazione del distributore. La quantità del campione, il prezzo e il costo di spedizione possono essere confermati in base all'applicazione prevista.
D: Quali termini di pagamento sono disponibili?
R: Di solito accettiamo T/T, L/C, PayPal e carta di credito. Se hai bisogno di un altro metodo di pagamento o hai termini di pagamento specifici, questi possono essere discussi prima della conferma dell'ordine.
D: Lo strumento può essere fornito con cinturino e fibbie abbinate?
R: Sì. Lo strumento può essere fornito come parte di un pacchetto di fascettatura completo, comprendente fascia in acciaio inossidabile e fibbie compatibili.
D: Lo strumento può essere fornito con etichettatura privata?
R: Sì. La fornitura di etichette OEM/private-può includere la marcatura del logo, le etichette dei prodotti, i requisiti di colore e l'imballaggio personalizzato. Le specifiche relative alla grafica e alla marcatura devono essere approvate prima della produzione di massa.
D: Come deve essere conservato lo strumento quando non viene utilizzato?
R: Conservare l'utensile in un ambiente asciutto e pulito e proteggere i meccanismi di tensionamento e taglio da umidità, polvere e urti. Per l'immagazzinamento a lungo-termine, lubrificare leggermente le parti mobili applicabili secondo le istruzioni di manutenzione.
D: Sono disponibili pezzi di ricambio?
R: È possibile fornire parti di ricambio per componenti comunemente riparabili come taglierina, pinza, componenti di tensionamento e altre parti meccaniche, in base al modello e alla disponibilità. I requisiti dei pezzi di ricambio-devono essere specificati al momento dell'ordine per progetti a lungo-termine.
D: Quali documenti possono essere forniti con un ordine?
R: La documentazione commerciale tipica include una fattura commerciale, una bolla di accompagnamento e i documenti di spedizione. Disegni di prodotto, registrazioni di ispezione, documenti-relativi ai materiali o altra documentazione tecnica possono essere forniti quando richiesto dal progetto o dalle specifiche di acquisto.
D: Come devo specificare lo strumento quando richiedo un preventivo?
R: Fornire la quantità richiesta, l'applicazione target, il sistema di cinturino e fibbia preferito, i requisiti OEM o di etichetta privata-, i requisiti di imballaggio, il paese di destinazione e il termine commerciale richiesto. Queste informazioni consentono al preventivo di coprire la corretta configurazione del prodotto, l'imballaggio e la disposizione di consegna.
