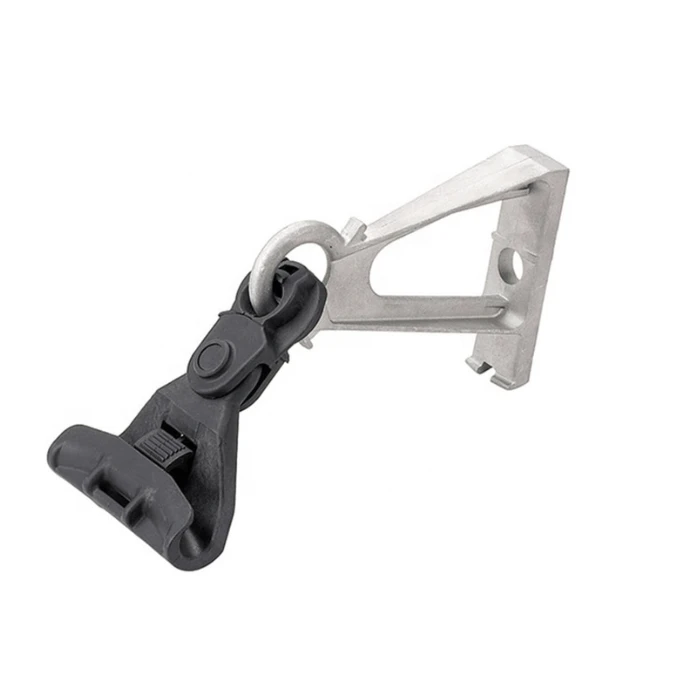

Il morsetto di sospensione per cavo in fibra ottica è progettato per supportare e fissare i cavi aerei in fibra ottica su pali intermedi, torri o strutture a braccio trasversale. Il gruppo morsetto combina un corpo-portante, un inserto di contatto-del cavo o aste armate preformate e hardware di montaggio per distribuire il carico meccanico limitando al tempo stesso una pressione eccessiva sulla guaina del cavo.
Specifiche tecniche
|
Parametro |
Specifica |
|
Tipi di cavi applicabili |
ADSS, Figura-8, cavi FTTH rotondi autoportanti selezionati |
|
Diametro del cavo |
Ø6–20mm; altre gamme disponibili per personalizzazione |
|
Carico meccanico nominale tipico |
10–30 kN per i modelli standard; configurazioni rinforzate fino a 100 kN |
|
Campo applicabile |
Fino a 400 m per configurazioni standard |
|
Configurazione della linea |
Percorsi rettilinei e angoli di deviazione moderati |
|
Alloggiamento |
Lega di alluminio pressofuso o struttura metallica specificata |
|
Materiale dei contatti del cavo- |
EPDM o altro elastomero resistente ai raggi UV-atmosferici |
|
Barre per armature |
Acciaio zincato o acciaio rivestito in alluminio-, a seconda della configurazione |
|
Hardware |
Acciaio inossidabile 304/316 o acciaio zincato |
|
Temperatura operativa |
Tipicamente da -40 gradi a +65 gradi |
|
Protezione della superficie |
Anodizzazione, zincatura o altra protezione contro la corrosione specificata |
|
Peso |
Circa 0,45–2,8 kg, a seconda del modello |
Design meccanico e compatibilità dei cavi
Il morsetto di sospensione è progettato per mantenere la posizione del cavo distribuendo la forza di supporto sull'area di contatto del cavo. Per le configurazioni che utilizzano aste per armature elicoidali preformate, le aste si adattano alla superficie del cavo e distribuiscono lo stress meccanico lungo una lunghezza di contatto maggiore, riducendo il carico localizzato sulla guaina esterna.
Un inserto in EPDM o in elastomero equivalente può fornire ulteriore ammortizzazione e attrito tra il cavo e il corpo del morsetto. Ciò è particolarmente importante per le tratte aeree esposte al movimento indotto dal vento-e ai cambiamenti di temperatura.
Il diametro del cavo deve corrispondere alla gamma di morsetti specificata. Un morsetto non deve essere selezionato esclusivamente in base al tipo di cavo nominale; il diametro esterno finito effettivo e il carico di installazione devono essere verificati rispetto alle specifiche del modello.
Applicazioni
Il morsetto di sospensione viene utilizzato per la distribuzione aerea del cavo in fibra ottica in:
- Reti aeree FTTH e FTTx
- Accesso ADSS e reti backbone
- Linee di telecomunicazione sui pali delle utenze
- Infrastrutture a banda larga rurali e urbane
- Campus, parco industriale e reti di comunicazione private
- Sistemi di comunicazione dei servizi energetici che utilizzano cavi in fibra autoportanti compatibili
- Vie di comunicazione dei trasporti e delle infrastrutture
Metodo di installazione
Il morsetto può essere installato su pali, torri o bracci trasversali-utilizzando bulloni per palo compatibili, cinghie in acciaio inossidabile, ganci a J-, grilli a U-o staffe di montaggio dedicate, a seconda della configurazione hardware selezionata.
Per applicazioni di sospensione standard:
Confermare il diametro esterno effettivo del cavo e l'intervallo del morsetto selezionato.
Controllare la campata, l'angolo del percorso, il carico di vento/ghiaccio e il carico meccanico richiesto.
Posizionare correttamente il cavo nel corpo del morsetto o nel gruppo di sospensione preformato.
Installare il morsetto sul palo, sulla torre o sulla staffa designati.
Stringere l'hardware di montaggio in base alla coppia di installazione specificata.
Verificare che il cavo sia supportato saldamente senza eccessiva compressione, deformazione della guaina o piegatura brusca.
Personalizzazione/OEM
Le configurazioni OEM sono disponibili in base al diametro del cavo, alla struttura del cavo, alla luce richiesta, al carico meccanico, alla lunghezza dell'asta dell'armatura-, all'interfaccia di montaggio e alla struttura di installazione.
La personalizzazione può includere anche:
- Dimensioni e geometria del corpo del morsetto
- Lunghezza e materiale dell'asta preformata
- Staffe di montaggio e hardware
- Componenti in acciaio inossidabile-o zincati
- Marcature e identificazione del prodotto
- Imballaggio ed etichettatura del cliente
Per la valutazione della RFQ, gli acquirenti devono fornire il tipo di cavo, il diametro esterno effettivo, la campata tipica, la campata massima, l'angolo della linea, la struttura di installazione e le condizioni ambientali.
Ispezione e test
Gli elementi di ispezione tipici includono:
- Compatibilità diametro cavo e controllo dimensionale
- Ispezione visiva e della finitura-superficiale
- Verifica dei materiali e dei rivestimenti
- Test di carico meccanico/carico di rottura-
- Prova di forza di scivolamento o trattenimento-
- Ispezione dell'hardware e del fissaggio
- Test di resistenza alla corrosione-dove specificato
- Test di resistenza ai raggi UV e ambientale-per componenti polimerici
Rapporti di ispezione e documentazione di conformità possono essere forniti in base ai requisiti del progetto.
Domande frequenti
D: È possibile utilizzare il morsetto di sospensione per installazioni ADSS-su lunghe distanze?
R: Sì. Le configurazioni standard sono destinate alle campate aeree ordinarie, mentre le installazioni ADSS-a campata lunga possono richiedere gruppi di sospensione rinforzati o doppi. La selezione dovrebbe basarsi sulla luce massima e sul carico ambientale calcolato.
D: Potete fornire campioni prima di un ordine all'ingrosso?
R: Sì. È possibile predisporre campioni per la valutazione dimensionale,-dell'adattamento del cavo e dell'installazione prima della produzione di massa. Le spese del campione e il trasporto vengono normalmente confermati in base al modello e alla quantità richiesti.
D: A quali standard può conformarsi il morsetto di sospensione?
R: I requisiti applicabili dipendono dal sistema via cavo e dal mercato di destinazione. Le specifiche tecniche IEC, EN, ASTM e-specifiche del cliente possono essere riviste, ove applicabile. Lo standard richiesto o le specifiche del progetto devono essere indicati prima del preventivo.
D: Quale imballaggio viene utilizzato per gli ordini all'ingrosso?
R: I prodotti standard vengono generalmente imballati in cartoni con imballaggio interno protettivo, quindi posizionati su pallet quando richiesto per la gestione dell'esportazione. Per gli ordini all'ingrosso sono disponibili marchi di cartone, etichette di prodotto, quantità e metodi di imballaggio personalizzati.
D: Qual è il MOQ per i morsetti di sospensione?
R: Un MOQ pratico per gli ordini commerciali standard è di 500 pezzi per modello. Modelli misti o configurazioni personalizzate possono essere discussi separatamente in base alle esigenze di produzione.
D: Qual è il tempo di consegna tipico per un ordine all'ingrosso?
R: Per i modelli standard, il tempo di elaborazione tipico è di 7-14 giorni dalla specifica e dalla conferma dell'ordine. I prodotti personalizzati potrebbero richiedere attrezzature o tempi di produzione aggiuntivi, che verranno confermati prima dell'effettuazione dell'ordine.
D: Quali termini di pagamento accetti?
R: Di solito accettiamo T/T, L/C, PayPal e carta di credito. Altri termini di pagamento possono essere discussi in base al valore dell'ordine, alle esigenze del cliente e alle condizioni di cooperazione.
D: Quali opzioni di spedizione ed esportazione sono disponibili?
R: Gli ordini possono essere organizzati via mare, via aerea o con consegna espressa, a seconda della quantità, dell'urgenza e della destinazione. I termini commerciali comuni includono EXW, DAP e DDP, con l'accordo di spedizione finale confermato in base all'ordine e alla destinazione.
