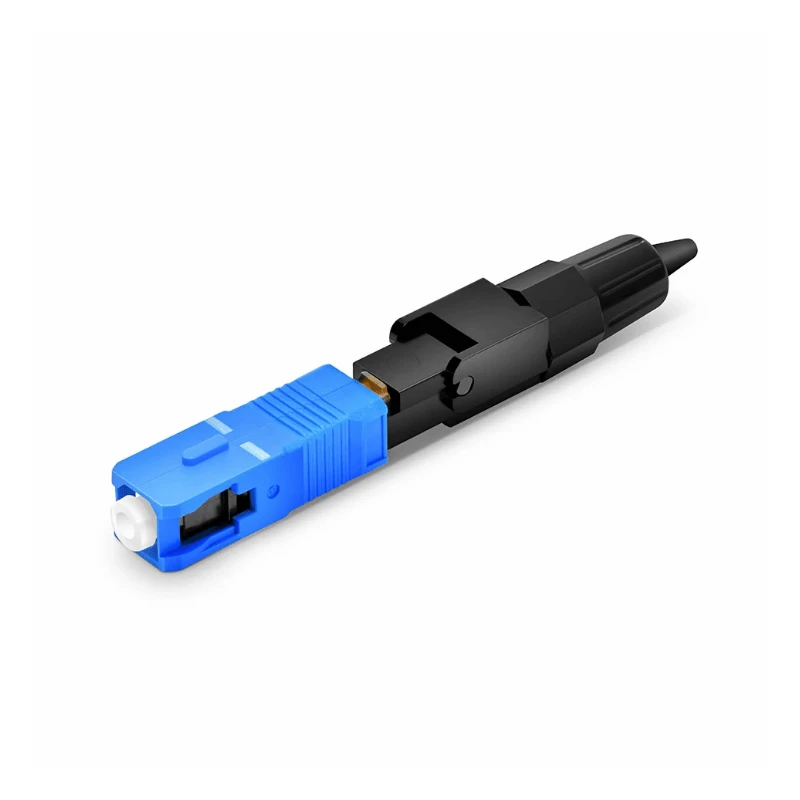

Il connettore SC UPC per cavo in fibra ottica è un connettore SC-assemblato in fabbrica progettato per la terminazione e l'interconnessione di cavi in fibra ottica mono-modale. Utilizza una ghiera in ceramica da 2,5 mm e una struttura di accoppiamento push-pull per un accoppiamento stabile con adattatori SC compatibili. La configurazione standard è adatta per fibra monomodale da 9/125 μm-e cavo da 2,0 mm, con altri diametri di cavo e configurazioni di assemblaggio disponibili per i requisiti di progetto.

Specifiche del connettore

Parametro	Specificazione standard
Tipo di connettore	SC UPC
Modalità fibra	Modalità-singola
Dimensione della fibra	9/125 μm
Tipo polacco	UPC
Ghiera	Ceramica allo zirconio da 2,5 mm
Configurazione	Semplice
Diametro del cavo	2,0 mm
Perdita di inserzione	Inferiore o uguale a 0,30 dB
Perdita di ritorno	Maggiore o uguale a 50 dB
Lunghezza d'onda operativa	1310/1550 nanometri
Temperatura operativa	Da -40 gradi a +75 gradi
Temperatura di conservazione	Da -40 gradi a +85 gradi
Durabilità dell'accoppiamento	Maggiore o uguale a 500 cicli
Alloggiamento	Polimero ad alte-prestazioni

Struttura e design del connettore

Il connettore è costituito da una ghiera in ceramica di zirconio, un alloggiamento del connettore, componenti di allineamento e una guaina di scarico della tensione-. La ghiera da 2,5 mm fornisce l'interfaccia di accoppiamento SC standardizzata, mentre il meccanismo di accoppiamento push-pull consente un'installazione e una rimozione semplici dagli adattatori SC.

La faccia terminale dell'UPC è lucidata per fornire un contatto fisico tra le superfici delle fibre accoppiate e controllare la riflessione ottica. L'alloggiamento del connettore protegge la struttura di allineamento interno, mentre la guaina antistrappo-riduce lo stress meccanico nella transizione dal cavo-al-connettore.

Compatibilità con fibra e cavo

La versione standard è progettata per fibra monomodale da 9/125 μm-, comprese le applicazioni di tipo OS2-. Per gli assemblaggi che utilizzano fibra insensibile alla piegatura-, la compatibilità può essere specificata anche in base alla categoria di fibra ITU-T applicabile. ITU-T G.657 copre fibre e cavi monomodali insensibili alla piegatura-perdita-insensibile-utilizzati in particolare negli accessi e nelle installazioni ad alta densità.

Il connettore deve essere selezionato in base alla modalità della fibra, al diametro del cavo, all'interfaccia dell'adattatore, al tipo di lucidatura e all'ambiente di applicazione.

Applicazioni

Reti di telecomunicazioni:Interconnessione delle apparecchiature, quadri di distribuzione e collegamenti di trasmissione

Ftth/fttx:Distribuzione ottica e connessioni in fibra lato abbonato-

Data center:Patching e connettività dell'apparecchiatura in cui sono specificate le interfacce sc

Reti aziendali:Collegamenti in fibra dorsale e da edificio-a-edificio

Catv e trasmissione:Distribuzione del segnale ottico e interconnessione delle apparecchiature

Reti industriali:Connessioni in fibra nei sistemi di automazione e comunicazione dove le specifiche ambientali sono idonee

L'interfaccia push-pull sc è particolarmente pratica per le applicazioni che richiedono frequenti installazioni e rimozioni dei connettori.

Personalizzazione/OEM

Per gli ordini OEM e di progetto, il connettore può essere configurato in base ai requisiti, tra cui:

Configurazione SC UPC simplex o duplex

0,9 mm, 2,0 mm, 3,0 mm o diametro del cavo specificato

Fibra monomodale OS1/OS2-o multimodale specificata

PVC, LSZH o altro rivestimento del cavo specificato

Lunghezza cavo standard o personalizzata

Colore connettore e avvio

Per la produzione in serie, il disegno applicabile, le specifiche ottiche, la costruzione del cavo, i requisiti di tolleranza e i criteri di ispezione devono essere confermati prima della produzione in serie.

Ispezione e test

Ciascun lotto di produzione deve essere verificato rispetto alle specifiche di prodotto approvate prima della spedizione. Gli elementi chiave dell'ispezione includono:

Fine-ispezione del volto:Contaminazione, graffi, scheggiature e difetti di lucidatura

Test di perdita di inserzione:Verifica rispetto al valore massimo specificato

Test di perdita di ritorno:Verifica delle prestazioni di riflessione upc back-

Ghiera e controllo dimensionale:Interfaccia critica e dimensioni dell'assieme

Ispezione del gruppo cavo-a-connettore:Condizioni di protezione, alloggiamento, crimpatura e-distensione

Test di accoppiamento/durabilità:Verifica delle prestazioni del connettore dopo ripetuti accoppiamenti ove richiesto

Test ambientali:Test di temperatura o umidità quando richiesto dalle specifiche del progetto

Per gli ordini OEM, è possibile definire ulteriori test meccanici, ambientali o ottici in base alle specifiche o agli standard di test applicabili del cliente. Le dimensioni dell'interfaccia del connettore devono essere controllate in base ai requisiti applicabili della famiglia SC IEC 61754-4.

Domande frequenti

D: Potete fornire campioni prima di un ordine all'ingrosso?

R: Sì. I campioni possono essere forniti per la qualificazione prima della produzione di massa. Le specifiche del campione devono essere confermate in anticipo, inclusa la configurazione del connettore, la struttura della fibra, la lunghezza del cavo e i requisiti di etichettatura.

D: Qual è il tempo di consegna tipico per gli ordini all'ingrosso?

R: Il tempo di consegna dell'ordine è di 7-14 giorni per l'elaborazione e 20-30 giorni per la spedizione. La data di arrivo effettiva dipende dalla destinazione, dal metodo di spedizione e dallo sdoganamento. Per ordini urgenti o di grandi-volumi, il programma di consegna deve essere confermato prima dell'effettuazione dell'ordine.

D: Quali termini di spedizione e consegna sono disponibili per gli ordini internazionali?

R: Gli ordini possono essere spediti con termini EXW, DAP o DDP, a seconda della destinazione e dei requisiti dell'ordine. EXW è adatto quando l'acquirente organizza il trasporto, mentre DAP/DDP può semplificare la consegna porta-a-porta. Il metodo di spedizione applicabile e gli Incoterm devono essere confermati al momento della richiesta di un preventivo.

D: Come vengono confezionati i connettori SC UPC per l'esportazione?

R: I gruppi standard sono imballati in sacchetti o cartoni protettivi in PE, con separazione o imbottitura aggiuntiva utilizzata per prevenire la contaminazione dei connettori, la deformazione dei cavi e i danni meccanici durante il trasporto.

D: Potete fornire la documentazione per l'ispezione di qualità e il controllo delle merci in entrata?

R: Sì. La documentazione di fornitura standard può includere specifiche del prodotto, liste di imballaggio e registri di ispezione. Rapporti di ispezione, certificati di conformità o altri documenti di qualità possono essere forniti quando specificato nell'ordine di acquisto.

D: I connettori SC UPC possono essere forniti sia per i cavi di connessione che per i gruppi pigtail?

R: Sì. Il connettore può essere fornito come parte di gruppi di fibre pre-terminate, comprese configurazioni di cavi di connessione e pigtail, a condizione che la struttura del cavo richiesta e la disposizione di terminazione siano confermate prima della produzione.

D: Potete fornire SC APC invece di SC UPC?

R: SC APC è una configurazione polacca diversa e non deve essere sostituita con SC UPC senza confermare i requisiti di sistema. Se è necessaria la terminazione APC, è necessario specificarla separatamente nell'ordine di acquisto in modo che il connettore e l'interfaccia di accoppiamento vengano forniti come configurazione compatibile.

D: Potete supportare l'ispezione-di terze parti prima della spedizione?

R: Sì. È possibile organizzare un'ispezione-di terze parti prima della spedizione, se richiesto dall'acquirente o dal progetto. L'ambito dell'ispezione, il metodo di campionamento, i criteri di accettazione e il costo dell'ispezione devono essere concordati prima della produzione o della spedizione.
