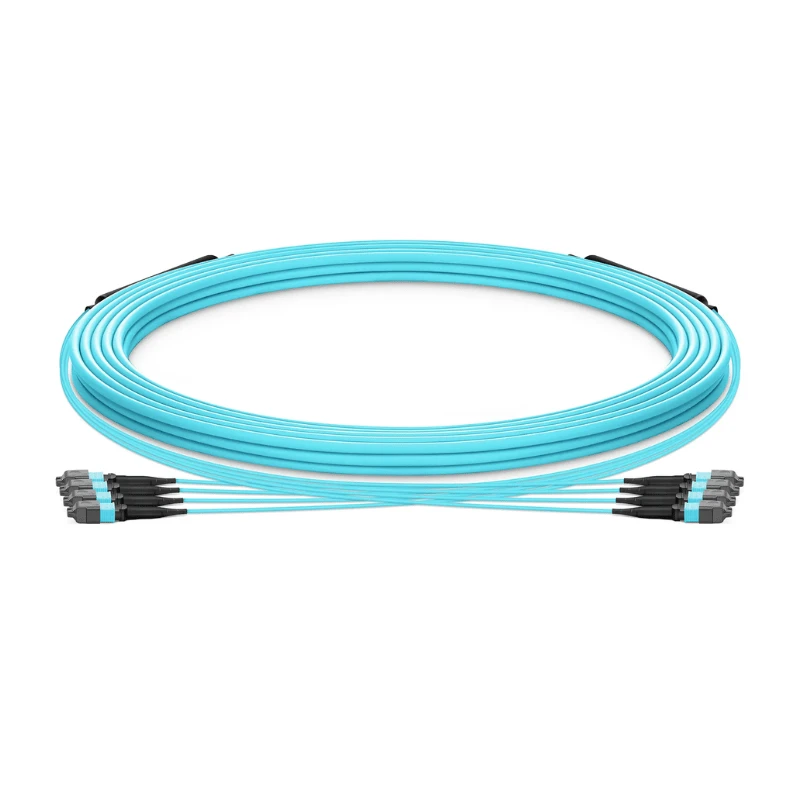

Il cavo in fibra multimodale OM3 MPO è un gruppo in fibra multimodale-terminato in fabbrica costruito con fibra ottica OM3 e connettori multi-fibra MPO/MTP.
Specifiche tecniche
|
Parametro |
Specifica |
|
Tipo di prodotto |
Cavo in fibra multimodale OM3 MPO |
|
Tipo di fibra |
Fibra multimodale OM3 |
|
Dimensione della fibra |
50/125 μm |
|
Lunghezza d'onda |
850 nm/1300 nm |
|
Conteggio delle fibre |
8 / 12 / 24 / 48 / 72 / 144 fibre |
|
Tipo di connettore |
MPO/MTP |
|
Connettore A |
Maschio/Femmina; Appuntato/Sbloccato |
|
Connettore B |
Maschio/Femmina; Appuntato/Sbloccato |
|
Polarità |
Tipo A / Tipo B / Tipo C |
|
Struttura del cavo |
Cavo tondo/cavo micro-distribuzione/cavo a nastro |
|
Materiale della giacca |
LSZH/PVC/OFNP |
|
Lunghezza del cavo |
Lunghezza personalizzata |
|
Temperatura operativa |
Da -20 gradi a +70 gradi |
|
Test ottici |
Perdita di inserzione/perdita di ritorno |
|
Ispezione del connettore |
Fine-Ispezione del volto/Ispezione dell'interferometro 3D |
|
Conformità |
RoHS/REACH/CE; Configurazioni UL 910 e CPR soggette alla struttura del cavo applicabile |
Caratteristiche della fibra OM3
Il grado della fibra OM3 definisce le caratteristiche di trasmissione multimodale del percorso ottico, mentre la terminazione MPO/MTP determina il modo in cui i singoli canali in fibra vengono presentati all'interfaccia dell'apparecchiatura.
Prestazioni a livello di assemblaggio-
Per un assieme MPO OM3, le specifiche della fibra e la terminazione del connettore vengono valutate come un percorso ottico finito anziché come descrizioni di componenti indipendenti.
Configurazione delle perdite
DIMI fornisce diversi gradi di perdita MPO/MTP, consentendo di specificare l'assemblaggio finito in base ai requisiti di perdita ottica-del collegamento connesso.
Condizioni di trasmissione
La distanza di trasmissione raggiungibile dipende dal collegamento ottico completo, compresi i ricetrasmettitori, i componenti passivi e il budget ottico disponibile, piuttosto che dalle specifiche del cavo in isolamento.
Costruzione di cavi
Struttura del cavo
La struttura del cavo selezionata definisce la disposizione interna e la protezione meccanica del gruppo multi-fibra prima della terminazione MPO/MTP.
Protezione della fibra
La costruzione selezionata raggruppa e protegge le singole fibre in base al design del cavo e al numero di fibre specificati.
Specifiche della giacca
La costruzione della guaina viene definita insieme ai requisiti meccanici, ambientali e di conformità richiesti del cavo finito.
Risoluzione dell'MPO
Configurazione del connettore:I connettori MPO/MTP vengono terminati in fabbrica in base al tipo di connettore, al genere, alla configurazione dei pin e alla mappatura della fibra end-to-end specificati.
Polarità e mappatura delle fibre:La polarità specificata definisce la relazione di posizione della fibra- tra le due estremità del connettore, con l'assemblaggio completato verificato rispetto alla mappatura confermata prima della spedizione.
Verifica della qualità del prodotto
Test ottici
Ogni gruppo finito viene sottoposto a test di perdita di inserzione e perdita di ritorno prima della spedizione in base alle specifiche ottiche confermate.
01
Geometria del connettore
La geometria del connettore MPO viene verificata mediante misurazione dell'interferometro 3D, inclusa l'altezza della fibra, il raggio di curvatura e l'offset dell'apice.
02
Termina-Ispezione viso
Le superfici terminali del connettore vengono ispezionate per individuare eventuali difetti superficiali e contaminazione prima del rilascio del gruppo finito.
03
Verifica della polarità
La continuità e la polarità della fibra vengono controllate rispetto alla mappatura specificata per verificare la corrispondenza dei canali nell'assieme.
04
Tracciabilità del prodotto
Laddove viene specificato il reporting serializzato, il cavo finito può essere collegato ai dati registrati di ispezione ottica e del connettore tramite il numero di identificazione assegnato.
05
Domande frequenti
D: È possibile utilizzare il cavo OM3 MPO in un collegamento contenente fibra OM4?
R: I collegamenti misti OM3/OM4 devono essere valutati rispetto alle specifiche del ricetrasmettitore e al budget ottico del sistema prima dell'implementazione, poiché le prestazioni complessive dipendono dalle specifiche combinate di fibra e componenti.
D: Cosa deve essere confermato prima di effettuare un ordine ripetuto di cavo OM3 MPO?
R: Le specifiche del prodotto approvate, il riferimento dell'ordine precedente o il campione di produzione devono essere utilizzati per confermare la configurazione concordata prima di ripetere la produzione.
D: È possibile utilizzare un campione approvato come riferimento di produzione per un ordine di cavo OM3 MPO?
R: Sì. Un campione approvato può fungere da riferimento di produzione quando la sua configurazione e i requisiti di ispezione applicabili sono documentati nella specifica dell'ordine confermato.
D: DIMI può produrre un cavo OM3 MPO partendo da una specifica del cliente esistente?
R: Sì. Una specifica cliente esistente può essere utilizzata come riferimento di produzione quando la configurazione richiesta, i requisiti tecnici e i criteri di ispezione sono chiaramente definiti e confermati prima della produzione.
D: Cosa è normalmente richiesto per un preventivo per un cavo OM3 MPO?
R: La quantità del progetto, la data di consegna prevista, il numero di parte esistente, il campione approvato o il riferimento dell'ordine precedente possono aiutare il fornitore a preparare un preventivo rispetto alla configurazione richiesta.
D: I cavi OM3 MPO possono essere forniti per ordini OEM o con etichetta privata-?
R: I requisiti OEM o di etichetta privata- possono essere incorporati nelle specifiche di produzione confermate, compresi i requisiti concordati di identificazione del prodotto, etichettatura, imballaggio e documentazione.
D: Quali documenti possono essere richiesti per un ordine di cavo OM3 MPO?
R: Gli acquirenti possono specificare i rapporti di prova, i registri di identificazione del prodotto, i registri di ispezione o altra documentazione di qualità richiesti come parte dei requisiti di documentazione dell'ordine.
D: Come possono gli acquirenti valutare un fornitore di cavi OM3 MPO prima di effettuare un ordine di produzione?
R: Gli acquirenti possono esaminare le specifiche del prodotto del fornitore, il processo di approvazione dei campioni, i registri dei test ottici, la capacità di ispezione dei connettori, le certificazioni applicabili e la documentazione di produzione prima di approvare un ordine di produzione.
