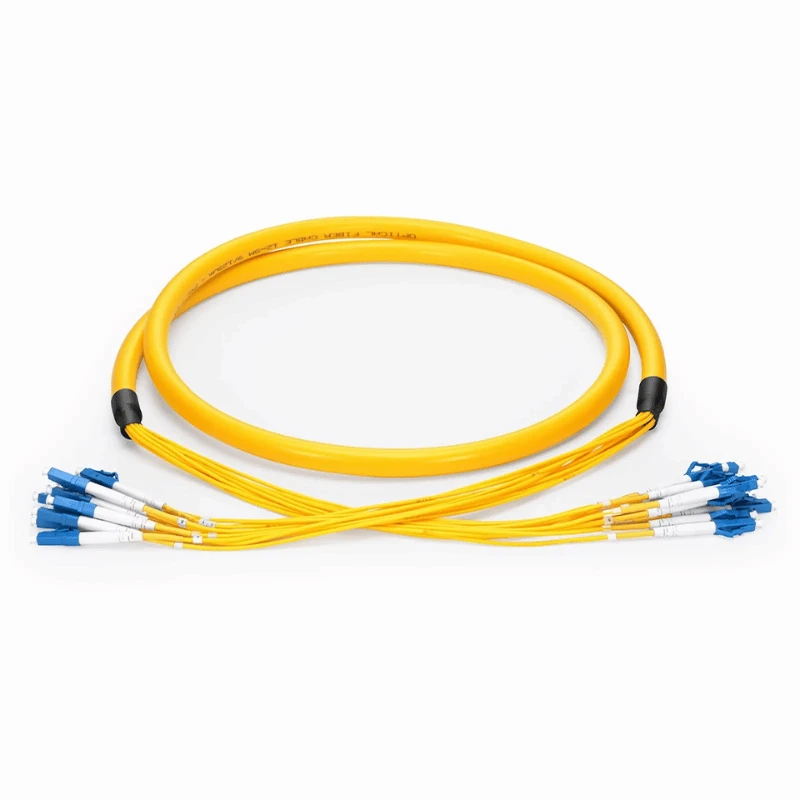

Il cavo in fibra monomodale da MPO a LC è un gruppo breakout OS2-terminato in fabbrica che converte un'interfaccia MPO/MTP multi-fibra in connessioni duplex LC individuali.
Specifiche tecniche
|
Parametro |
Specifica |
|
Tipo di prodotto |
Cavo in fibra monomodale da MPO a LC |
|
Tipo di fibra |
OS2 Modalità singola, 9/125 μm |
|
Grado di fibra |
G.652.D / G.657.A1 |
|
Conteggio delle fibre |
8 / 12 / 24 fibre |
|
Connettore MPO |
Compatibile MPO/MTP, maschio/femmina |
|
MPO polacco |
UPC/APC |
|
Connettore LC |
LC duplex |
|
LC polacco |
UPC/APC |
|
Polarità |
Tipo A / Tipo B / Tipo C |
|
Perdita di inserzione |
Perdita standard Inferiore o uguale a 0,35 dB; Bassa perdita Inferiore o uguale a 0,20 dB |
|
Perdita di ritorno |
UPC Maggiore o uguale a 50 dB; APC Maggiore o uguale a 60 dB |
|
Lunghezza del cavo |
Costume |
|
Lunghezza dello sblocco |
Costume |
|
Opzioni della giacca |
LSZH/OFNP |
|
Temperatura operativa |
Da -20 gradi a +70 gradi |
|
Test ottici |
Perdita di inserzione/perdita di ritorno |
|
Documentazione di prova |
Rapporto di test ottico individuale |
|
Standard |
CEI 61300-3-35 |
Configurazione del breakout da MPO-a-LC
Il cavo utilizza un'interfaccia MPO/MTP multi-fibra su un lato e separa le singole fibre attraverso una sezione breakout in connessioni duplex LC sull'altro lato.
La relazione duplex standard tra il numero di fibre MPO e le connessioni LC è:
|
Conteggio delle fibre MPO |
Disposizione duplex LC standard |
|
8 fibre |
4 × LC duplex |
|
12 fibre |
6 × LC duplex |
|
24 fibre |
12 × LC duplex |
La disposizione delle fibre sul lato LC- è determinata dalla mappatura confermata delle fibre anziché dal solo conteggio delle fibre.
Configurazione e verifica
Prima della produzione, la configurazione da MPO-a-LC deve essere verificata rispetto alle interfacce di accoppiamento e ai requisiti ottici del collegamento previsto.
Configurazione del connettore
Specificare il genere MPO e lucidare in base all'interfaccia MPO di accoppiamento. Il lato LC utilizza connettori duplex con la lucidatura UPC o APC richiesta.
Polarità e mappatura delle fibre
Selezionare Tipo A, Tipo B o Tipo C in base alla mappatura della fibra richiesta e allo schema di connessione MPO esistente. Se la polarità richiesta non è chiara, è possibile fornire una specifica del cavo esistente o uno schema di collegamento per conferma.
Perdita ottica
Selezionare la configurazione a-perdita standard o a-bassa perdita in base al budget di perdita di inserzione-del collegamento ottico completo.
Dimensioni del cavo
Confermare la lunghezza complessiva del cavo e la lunghezza di breakout in base al layout dell'apparecchiatura e alla posizione di connessione LC richiesta.
Da MPO-a-produzione di assemblaggi LC
Assemblaggio basato su specifiche-
Ogni assemblaggio viene prodotto in base al numero di fibre, alla configurazione del connettore, alla polarità, alla mappatura delle fibre e alle dimensioni del cavo confermati, con la configurazione approvata utilizzata come riferimento di produzione.
Terminazione MPO/MTP e LC
I connettori MPO/MTP e i singoli connettori duplex LC vengono terminati in fabbrica-in base alla configurazione del connettore specificata e lucidati utilizzando processi di terminazione e ispezione controllati.
Breakout controllato
La sezione di breakout separa le fibre nelle connessioni LC specificate mantenendo la disposizione delle fibre confermata durante il processo di assemblaggio.
Controllo della produzione
La produzione di assemblaggi in fibra ottica-di DIMI è supportata da apparecchiature di test e ispezione ottica dedicate per la verifica dei connettori e delle prestazioni ottiche prima della spedizione.
Test e ispezione
Test ottici al 100%.
Ogni gruppo finito viene sottoposto a test di perdita di inserzione e perdita di ritorno prima della spedizione per verificare le prestazioni ottiche rispetto ai requisiti specificati.
Ispezione dell'estremità del connettore-faccia
Le superfici terminali dei connettori MPO/MTP e LC vengono ispezionate per rilevare eventuali contaminazioni, graffi, cavità e altre condizioni che potrebbero influire sull'accoppiamento del connettore o sulle prestazioni ottiche.
Verifica della geometria 3D
Laddove specificato per la configurazione del connettore, l'ispezione interferometrica verifica la geometria della faccia dell'estremità-del connettore, inclusi l'altezza della fibra, il raggio di curvatura e l'offset dell'apice.
Documentazione e tracciabilità dei test
È possibile fornire dati di test ottici individuali per l'assieme consegnato, con la registrazione del test collegata alla corrispondente identificazione della produzione, ove applicabile.
Configurazione specifica del progetto-
Per il preventivo, gli acquirenti possono fornire le informazioni necessarie per definire e verificare l'assemblaggio da MPO-a-LC:
Dettagli di connessione
Interfaccia MPO e genere del connettore
Conteggio delle fibre
Polarità e mappatura delle fibre
Requisiti di lucidatura MPO e LC
Dettagli fisici
Lunghezza totale del cavo
Lunghezza dello sblocco
Requisito della giacca
Dettagli dell'ordine
Quantità richiesta
Requisiti di etichettatura o identificazione
Requisiti di imballaggio
Quando la polarità o la mappatura della fibra non è chiara, è possibile fornire le specifiche del cavo esistente, lo schema di collegamento, l'interfaccia di accoppiamento o le informazioni sull'apparecchiatura per la revisione della configurazione prima della produzione.
Per ordini ripetuti, è possibile fare riferimento a una specifica di produzione precedentemente approvata per mantenere la stessa configurazione confermata quando i requisiti del progetto rimangono invariati.
Domande frequenti
D: Qual è la differenza tra un cavo breakout da MPO a LC e un cavo trunk MPO?
R: Un cavo breakout da MPO a LC converte un'interfaccia MPO/MTP multi-fibra in connessioni duplex LC individuali, mentre un cavo trunk MPO mantiene le connessioni MPO/MTP su entrambe le estremità per l'interconnessione multi-fibra.
D: Qual è la differenza tra MPO e MTP per un cavo da MPO a LC?
R: MPO è l'interfaccia standardizzata del connettore multi-fibra, mentre MTP è un design del connettore-con prestazioni più elevate basato sull'interfaccia MPO. La configurazione del connettore richiesta deve corrispondere all'interfaccia di accoppiamento specificata per l'installazione.
D: Come deve essere selezionato un cavo da MPO a LC per un'installazione sostitutiva?
R: Prima di ordinare, abbinare il cavo sostitutivo al numero di fibre esistenti, all'interfaccia MPO, al genere del connettore, alla polarità, alla mappatura delle fibre, alla configurazione LC, alle dimensioni del cavo e ai requisiti ottici.
D: In che modo un cavo da MPO a LC influisce sul budget del collegamento ottico?
R: L'assieme aggiunge la perdita del connettore e della terminazione al collegamento ottico, pertanto la perdita di inserzione specificata o misurata deve essere inclusa nel calcolo del margine di perdita disponibile del sistema.
D: Quale raggio di curvatura deve essere considerato per un cavo breakout da MPO a LC?
R: Il raggio di curvatura minimo deve essere confermato dalla struttura del cavo selezionata e considerato sia per la sezione del cavo principale che per l'area di sblocco quando si instrada il gruppo attraverso spazi ristretti.
D: Quale documentazione di test viene fornita con un cavo in fibra monomodale da MPO a LC?
R: È possibile fornire dati di test ottici individuali per il gruppo consegnato, compresi i risultati della perdita di inserzione misurata e della perdita di ritorno per la revisione rispetto ai requisiti specificati.
D: Qual è il MOQ per il cavo in fibra monomodale da MPO a LC?
R: Il MOQ standard è di 500 pezzi per configurazione, con la quantità finale confermata in base al numero di fibre richieste, alla configurazione del connettore e ai requisiti del progetto.
D: Qual è il tempo di consegna per il cavo in fibra monomodale da MPO a LC?
R: I campioni possono generalmente essere completati in 3-5 giorni lavorativi, mentre la produzione in serie richiede in genere 15-30 giorni lavorativi, a seconda della configurazione confermata e della quantità dell'ordine.
