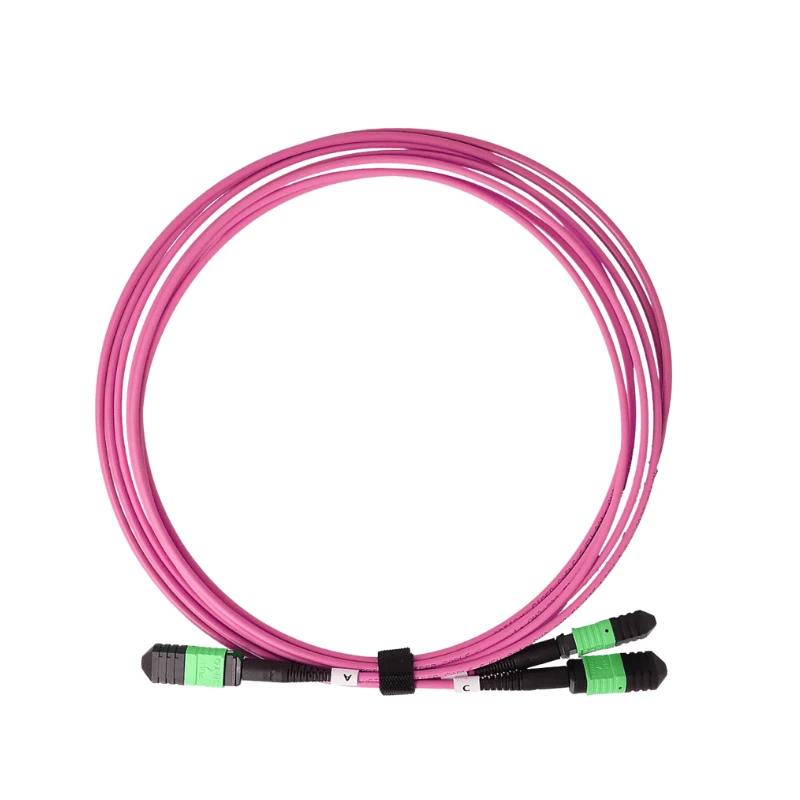

Il cavo trunk DIMI OM4 MPO è un gruppo di fibra multimodale-terminato in fabbrica che utilizza fibra OM4 50/125 μm e connettori MPO su entrambe le estremità. Fornisce una connessione multifibra pre-da MPO-a-MPO-con numero di fibre, genere del connettore, polarità e requisiti di perdita ottica specificati.
Specifiche del prodotto
|
Parametro |
Specifica |
|
Tipo di prodotto |
Cavo trunk OM4 MPO |
|
Tipo di fibra |
OM4 50/125 μm Multimodale |
|
Tipo di connettore |
MPO in MPO |
|
Genere del connettore |
Maschio (appuntato) / Femmina (non appuntato) |
|
Conteggio delle fibre |
8 / 12 / 16 / 24 / 32 / 48 / 72 / 96 / 144 Fibre |
|
Polacco del connettore |
computer |
|
Polarità |
Tipo A / Tipo B / Tipo C |
|
Perdita di inserzione |
Standard Inferiore o uguale a 0,60 dB / Elite Inferiore o uguale a 0,35 dB |
|
Perdita di ritorno |
Maggiore o uguale a 20 dB |
|
Lunghezza d'onda operativa |
850/1300 nanometri |
|
Tipi di giacca/valutazioni |
LSZH/OFNR/OFNP/PVC |
|
Lunghezza del cavo |
Personalizzato |
|
Temperatura operativa |
Da -20 gradi a +70 gradi |
|
Temperatura di conservazione |
Da -40 gradi a +85 gradi |
|
Standard applicabili |
IEC 61754-7-1 / IEC 61754-7-2, IEC 61300, ANSI/TIA-568.3-E |
|
Conformità ambientale |
RoHS/REACH |
Configurazione del cavo trunk MPO
Per una richiesta di offerta di un cavo trunk MPO, la disposizione del connettore e della fibra deve essere definita prima della produzione. Le specifiche richieste dovrebbero identificare quanto segue:
Conteggio delle fibre
Specificare il numero di fibre richiesto dalle configurazioni elencate in base al progetto.
Genere del connettore
Specificare il genere del connettore MPO richiesto a ciascuna estremità. Il connettore selezionato deve corrispondere all'interfaccia di accoppiamento dell'apparecchiatura, della cassetta, del pannello adattatore o di un altro componente MPO.
Polarità
Specificare Tipo A, Tipo B o Tipo C in base alla mappatura della fibra richiesta. La polarità dovrebbe essere confermata rispetto all'architettura di connessione completa anziché selezionata in modo indipendente.
Grado di perdita
Specificare la Perdita Standard o la Perdita Elite in base al budget di perdita ottica richiesto per il collegamento completo.
Giacca e lunghezza
Specificare il valore nominale della guaina richiesta e la lunghezza del cavo finito in base all'ambiente di installazione e al percorso del cavo.
Per un preventivo, gli acquirenti possono inviare un disegno di progetto, una distinta dei materiali o una specifica tecnica quando la configurazione MPO richiesta è già stata definita. DIMI può rivedere le specifiche fornite prima della produzione laddove siano richiesti chiarimenti sulla configurazione.
Prestazioni ottiche OM4
Fibra multimodale OM4
La fibra multimodale OM4 50/125 μm viene utilizzata per i collegamenti ottici multimodali che operano a 850 nm e 1300 nm in questo gruppo di cavi.
Perdita Standard ed Elite
DIMI offre Standard Loss con perdita di inserzione massima di 0,60 dB ed Elite Loss con perdita di inserzione massima di 0,35 dB.
Bilancio del collegamento ottico
Il grado di perdita appropriato deve essere selezionato in base al budget completo del collegamento ottico, comprese le perdite del connettore, i componenti passivi, le interfacce accoppiate e il budget ottico del ricetrasmettitore selezionato.
Considerazioni sulla distanza dei collegamenti
La distanza di trasmissione dipende dall'architettura ottica completa, compreso il tipo di ricetrasmettitore, la lunghezza del collegamento, le perdite del connettore e il numero di interfacce accoppiate, piuttosto che dalla sola designazione della fibra OM4.
Ispezione e test
DIMI ispeziona e testa i gruppi trunk OM4 MPO completati prima della spedizione.
Test delle prestazioni ottiche
La perdita di inserzione e la perdita di ritorno vengono testate rispetto ai requisiti ottici specificati dell'assieme completato.
01
Ispezione dell'interferometro 3D
La geometria del connettore MPO viene ispezionata utilizzando un interferometro 3D, inclusi altezza della fibra, raggio di curvatura e offset dell'apice.
02
Ispezione dell'estremità del connettore-faccia
Prima della spedizione, le superfici terminali del connettore vengono ispezionate per rilevare eventuali contaminazioni, graffi, cavità e altri difetti visibili.
03
Verifica della polarità e della continuità
La continuità e la mappatura delle fibre vengono controllate rispetto alla configurazione di polarità specificata.
04
Documentazione di prova
Con le spedizioni vengono forniti rapporti di prova numerati-di serie per associare l'assieme consegnato ai risultati dei test registrati.
05
Prodotto da DIMI Fibra
Sistema di produzione certificato
DIMI produce assemblaggi di cavi in fibra ottica secondo un sistema di gestione della qualità certificato ISO 9001:2015 e TL-9000, utilizzando apparecchiature automatizzate di taglio, spelatura e terminazione dei cavi per l'assemblaggio MPO/MTP.
Capacità di assemblaggio MPO/MTP
La produzione di assemblaggi di cavi in fibra ottica di DIMI ha una capacità dichiarata superiore a 10.000 assemblaggi al giorno.
Revisione delle specifiche tecniche
DIMI può esaminare i disegni e i requisiti del cliente per la configurazione del connettore MPO, la polarità, la perdita ottica, i requisiti del rivestimento e altre specifiche di progetto prima della produzione.
Tracciabilità della produzione
I cavi assemblati finiti vengono identificati e documentati con registrazioni di ispezioni e test ottici, con rapporti di test individuali forniti con i gruppi di cavi in fibra ottica.
Domande frequenti
D: Qual è il tempo di consegna tipico per i cavi trunk OM4 MPO?
R: Per le configurazioni standard, il tempo di produzione tipico è di 5-7 giorni lavorativi dalla conferma delle specifiche del cavo e dei dettagli dell'ordine. Configurazioni personalizzate o quantità di progetti maggiori potrebbero richiedere una pianificazione diversa.
D: Posso ordinare un campione di cavo trunk OM4 MPO prima della produzione in serie?
R: Sì. È possibile produrre un campione per la verifica delle specifiche prima della produzione in serie. Ciò consente agli acquirenti di confermare l'assemblaggio fisico e la configurazione concordata prima che venga rilasciato l'ordine di produzione.
D: Il cavo trunk OM4 MPO può essere personalizzato con l'etichettatura OEM?
R: L'etichettatura OEM può essere specificata per gli ordini di progetto. Il contenuto, il formato, i requisiti di identificazione e il posizionamento dell'etichetta devono essere confermati prima della produzione.
D: Come viene normalmente imballato per la spedizione un cavo trunk OM4 MPO?
R: I cavi trunk MPO sono generalmente protetti e imballati singolarmente per ridurre il rischio di contaminazione dei connettori e danni meccanici durante il trasporto. I requisiti di imballaggio possono essere confermati in base alla configurazione del cavo e alle condizioni di spedizione.
D: Qual è la differenza tra un cavo principale MPO e un cavo di cablaggio MPO?
R: Un cavo trunk MPO utilizza connettori MPO come interfacce multi-fibra primarie alle sue estremità, mentre un cavo MPO in genere passa da un connettore MPO a singoli connettori duplex o simplex. L'assemblaggio richiesto dipende dall'architettura di connessione.
D: Qual è la differenza tra connettori MPO maschio e femmina?
R: I connettori MPO maschi utilizzano pin guida, mentre i connettori MPO femmine no. Il genere del connettore deve corrispondere all'interfaccia MPO di accoppiamento specificata per l'apparecchiatura o il componente di connettività.
D: Qual è la differenza tra i rivestimenti dei cavi LSZH, OFNR, OFNP e PVC?
R: Le giacche LSZH vengono comunemente selezionate laddove sono richieste caratteristiche di materiale a bassa emissione di fumi e alogeni-privi di alogeni. OFNR e OFNP sono classi di ritardante di fiamma- comunemente utilizzate per installazioni di colonne montanti e plenum nei cablaggi strutturati del Nord America, mentre il PVC è un materiale di rivestimento comune per applicazioni in cui la classe di installazione richiesta ne consente l'uso. La scelta finale della giacca deve seguire le norme edilizie e antincendio locali applicabili.
D: Qual è la differenza tra i cavi trunk OM4 e OS2 MPO?
R: OM4 utilizza fibra multimodale da 50/125 μm ed è destinato ai collegamenti ottici multimodali, mentre OS2 utilizza fibra monomodale-per la trasmissione monomodale-. Il tipo di fibra richiesto dipende dai ricetrasmettitori ottici, dall'architettura di rete e dai requisiti di trasmissione del collegamento pianificato.
