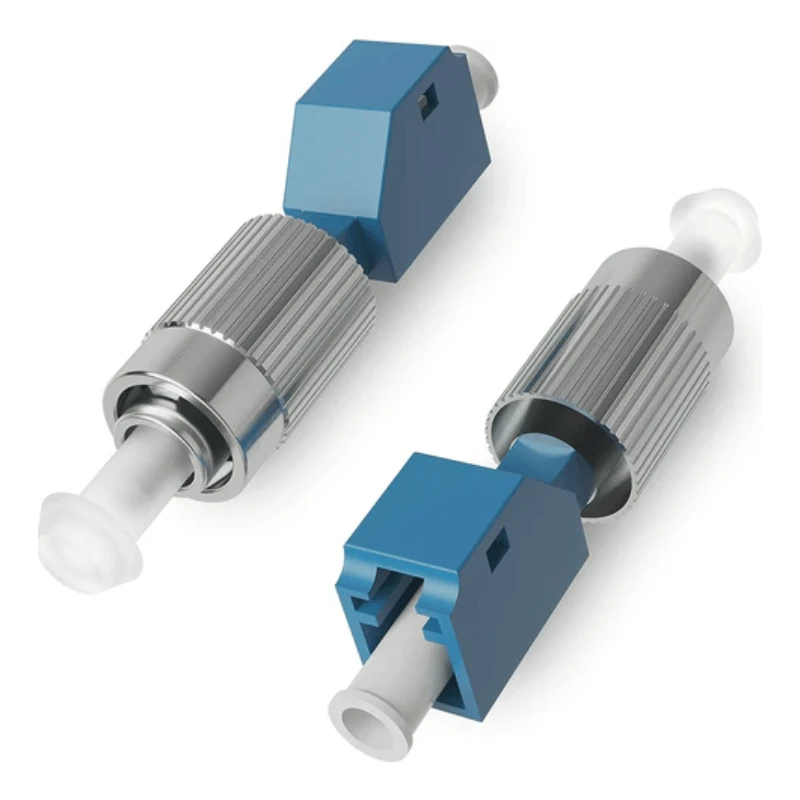

Gli adattatori in fibra ottica da LC a FC sono adattatori ibridi femmina-a-femmina progettati per collegare componenti in fibra ottica con terminazione LC-e con terminazione FC-senza ri-terminazione della fibra. La configurazione standard va da LC/UPC a FC/UPC, simplex, sistema operativo monomodale2 9/125 μm, con un manicotto di allineamento in ceramica di zirconio di precisione. Per i requisiti del progetto è possibile specificare diversi tipi di lucidatura dei connettori, modalità di fibra, materiali dell'alloggiamento e configurazioni di montaggio.
Specifiche dell'adattatore
|
Parametro |
Specificazione standard |
||
|
Tipo di adattatore |
Adattatore ibrido da LC a FC |
||
|
Configurazione del connettore |
Da LC/UPC a FC/UPC |
||
|
Genere |
Da femmina-a-Femmina |
||
|
Canale |
Semplice |
||
|
Modalità fibra |
Sistema operativo monomodale2 9/125 μm |
||
|
Manicotto di allineamento |
Ceramica di zirconio di precisione |
||
|
Perdita di inserzione tipica |
Inferiore o uguale a 0,3 dB |
||
|
Perdita di ritorno |
Maggiore o uguale a 50 dB, UPC |
||
|
Durabilità |
Maggiore o uguale a 500 cicli di accoppiamento |
||
|
Temperatura operativa |
Da -25 gradi a +70 gradi |
||
|
Temperatura di conservazione |
Da -40 gradi a +85 gradi |
||
|
Montaggio |
Montaggio a pannello |
||
|
Alloggiamento |
Ingegneria plastica o metallo |
||
|
Standard applicabili |
Requisiti di interfaccia IEC 61754-20 / IEC 61754-13; RoHS |
||
L'interfaccia LC segue i requisiti dimensionali della famiglia di connettori LC, mentre il lato FC utilizza l'interfaccia con ghiera da 2,5 mm standardizzata e il design con accoppiamento a vite-.
Compatibilità del connettore
L'adattatore è progettato per l'interconnessione diretta da LC-a-FC, rendendolo utile laddove apparecchiature, pannelli di connessione o infrastrutture in fibra esistenti utilizzano piattaforme di connettori diverse.
Lato LC:Compatibile con connettori LC standard; È possibile specificare le configurazioni UPC e APC.
Lato FC:Compatibile con connettori FC standard utilizzando la corrispondente configurazione PC/UPC o APC.
Modalità fibra:siSglemode OS2 è la configurazione standard; versioni multimodali come OM3 e OM4 possono essere fornite quando il design dell'adattatore e il manicotto di allineamento sono abbinati di conseguenza.
Corrispondenza polacca:I tipi di lucidatura dei connettori devono essere selezionati in base ai componenti di accoppiamento. Le interfacce LC e FC hanno specifiche dimensionali IEC separate.
Per le reti con connettori misti, l'adattatore ibrido elimina la necessità di sostituire i cavi di connessione altrimenti riparabili o di ri-terminare la fibra installata.
Struttura dell'adattatore
L'adattatore è costituito da due prese del connettore, un manicotto di allineamento di precisione e un alloggiamento esterno con la struttura di ritenzione del pannello-necessaria.
Il manicotto in ceramica di zirconio mantiene l'allineamento della ghiera durante l'accoppiamento e il disaccoppiamento, aiutando a controllare la perdita di accoppiamento ottico. Il lato LC utilizza un'interfaccia compatta di tipo latch-, mentre il lato FC ospita il meccanismo di accoppiamento filettato caratteristico dei connettori FC.
Le opzioni dell'alloggiamento includono plastica tecnica o metallo ad alta resistenza-, a seconda dei requisiti meccanici e del design del pannello. È inoltre possibile configurare cappucci antipolvere, strutture con otturatori, diversi design di flange e funzionalità di montaggio specifiche del cliente-.
Applicazioni
Sistemi Telecom e ODF
Utilizzato per collegare cavi patch LC e FC all'interno di telai di distribuzione ottica, pannelli in fibra e apparecchiature di rete portante.
Data center e reti in fibra aziendali
Adatto per la migrazione delle apparecchiature o per la migrazione di apparecchiature legacy-a-nuove infrastrutture in cui le interfacce LC e FC devono coesistere.
Apparecchiature di distribuzione FTTx
Può essere integrato in scatole di distribuzione in fibra, armadi, pannelli di terminazione e altre apparecchiature di rete di accesso-dove sono richiesti tipi di connettori misti.
Apparecchiature per test e misurazione delle fibre
Fornisce un'interfaccia intercambiabile da LC-a-FC per strumenti di test ottici e pannelli di test di laboratorio o di produzione.
Pannelli e assemblaggi in fibra OEM
Adatto a produttori di pannelli, costruttori di armadi e integratori di sistemi che richiedono una configurazione di adattatore ibrido specificata.
Personalizzazione/OEM
Combinazione di connettori:Lc-fc e altre configurazioni ibride.
Polacco:Upc o apc a seconda della configurazione del connettore di accoppiamento.
Modalità fibra:Os2 monomodale e configurazioni multimodali selezionate.
Manica:Ceramica allo zirconio; è possibile valutare materiali alternativi per manicotti per applicazioni specifiche.
Alloggiamento: struttura in plastica o metallo.
Montaggio:Montaggio a pannello standard, strutture flangiate/senza flangia, clip o geometria di montaggio-specifica del cliente.
Protezione:Cappucci antipolvere o design con persiane.
Identificazione:Colore dell'alloggiamento, logo, numerazione delle porte, numero di parte ed etichettatura con codice a barre.
Confezione:Sfusi, sacchetti singoli o imballaggi-specificati dal cliente.
Qualità e ispezione
Il controllo di qualità dovrebbe coprire sia le prestazioni ottiche che l'affidabilità meccanica. Gli elementi di ispezione tipici includono:
Test della perdita di inserzione e della perdita di ritorno per il connettore specificato e la configurazione di lucidatura.
Ispezione dimensionale delle interfacce dell'adattatore, delle caratteristiche di montaggio e dei componenti di allineamento.
Verifica dell'allineamento del manicotto e della ghiera per mantenere prestazioni di accoppiamento ripetibili.
Test del ciclo di accoppiamento-per verificare la durabilità meccanica.
Ispezione visiva per difetti dell'alloggiamento, condizioni del manicotto, contaminazione e danni all'interfaccia del connettore.
Test di temperatura e ambientali quando richiesto dalle specifiche del progetto.
Documentazione sui materiali e sulla conformità, inclusi i requisiti relativi alla RoHS-quando specificato.
I criteri di ispezione e i rapporti di prova possono essere allineati ai disegni del cliente, alle specifiche di acquisto o agli standard applicabili dei componenti in fibra ottica-.
Domande frequenti
D: Potete fornire campioni prima di un ordine all'ingrosso?
R: Sì. È possibile fornire campioni per specifiche, compatibilità dei connettori e valutazione dell'assemblaggio prima dell'acquisto in blocco. La quantità del campione e le eventuali spese per il campione applicabili possono essere confermate in base alla configurazione richiesta.
D: Qual è il prezzo minimo richiesto per gli adattatori in fibra ottica da LC a FC?
R: Per le configurazioni standard, il MOQ è generalmente di 100 pezzi. Configurazioni OEM, materiali speciali o imballaggi personalizzati possono richiedere un MOQ diverso, che può essere confermato prima del preventivo.
D: Qual è il tempo di consegna tipico per gli ordini all'ingrosso?
R: Il tempo di elaborazione tipico è di 7-14 giorni, a seconda della quantità e della configurazione dell'ordine. Il tempo di spedizione è normalmente di 20-30 giorni, con il programma finale confermato in base alla destinazione e al metodo di spedizione.
D: Quali metodi di pagamento accettate?
R: Di solito accettiamo T/T, L/C, PayPal e carta di credito. Altri termini di pagamento possono essere discussi per ordini qualificati o requisiti di progetto specifici.
D: Quali metodi di spedizione sono disponibili?
R: Gli ordini possono essere spediti tramite corriere espresso, aereo o marittimo, a seconda della quantità, dei requisiti di consegna e della destinazione. Anche i termini DDP, DAP ed EXW possono essere concordati in base all'ordine.
D: Potete fornire rapporti di ispezione con l'ordine?
R: Sì. La documentazione di ispezione può essere fornita in base ai requisiti dell'ordine concordati. Le registrazioni tipiche possono includere la perdita di inserzione, la perdita di ritorno, l'ispezione dimensionale e i risultati dell'ispezione visiva.
D: Come devo specificare l'adattatore quando richiedo un preventivo?
R: Fornire la combinazione di connettori LC/FC richiesta, lucidatura UPC o APC, configurazione simplex o altra configurazione, modalità fibra, tipo di alloggiamento, requisiti di montaggio, quantità e requisiti di imballaggio. Per versioni personalizzate si consigliano disegni o campioni di riferimento.
