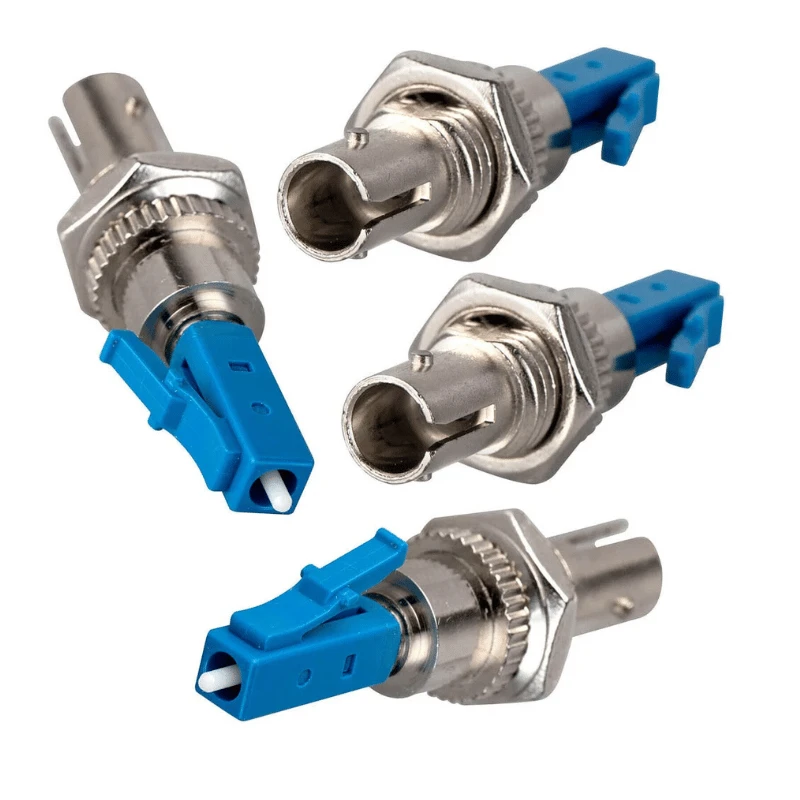

L'adattatore per cavo in fibra ottica da LC a ST è un adattatore in fibra ottica ibrido progettato per collegare la fibra con terminazione LC-con la fibra con terminazione ST- senza ri-terminare i cavi esistenti. Utilizza componenti di allineamento di precisione per mantenere un accoppiamento stabile della fibra, adatto per reti monomodali e multimodali.
Specifiche dell'adattatore
|
Parametro |
Specifica |
|
Tipo di adattatore |
Adattatore ibrido da LC a ST |
|
Interfaccia LC |
femmina LC |
|
Interfaccia ST |
ST femmina |
|
Ghiera LC |
1,25 mm |
|
Ghiera ST |
2,5 mm |
|
Tipo di fibra |
OS2 monomodale; Multimodale OM1/OM2/OM3/OM4 |
|
Tipo polacco |
UPC; APC disponibile per le configurazioni applicabili |
|
Manicotto di allineamento |
Ceramica allo zirconio |
|
Perdita di inserzione |
Meno o uguale a 0,3 dB tipico; Inferiore o uguale a 0,5 dB max. |
|
Perdita di ritorno |
Maggiore o uguale a 45 dB UPC; Maggiore o uguale a 60 dB APC |
|
Ripetibilità |
Inferiore o uguale a 0,1 dB |
|
Durabilità dell'accoppiamento |
Maggiore o uguale a 500 cicli |
|
Alloggiamento |
Plastica-ad alta resistenza; custodia in metallo opzionale |
|
Montaggio |
Montaggio a pannello- |
|
Temperatura operativa |
Da -25 gradi a +70 gradi |
|
Configurazione |
Semplice; assemblaggio duplex disponibile |
Compatibilità del connettore
L'adattatore fornisce un accoppiamento meccanico diretto tra i connettori lc e st, rendendolo adatto quando apparecchiature, pannelli di connessione o cavi installati utilizzano interfacce di connettori diverse.
Lato Lc:Compatibile con connettori LC standard utilizzando una ghiera da 1,25 mm.
Lato St:Compatibile con connettori standard st utilizzando una ghiera da 2,5 mm e innesto a baionetta.
Monomodale:Supporta configurazioni os2 9/125 μm con lucidatura upc o apc applicabile.
Multimodale:Supporta le configurazioni om1 62.5/125 μm e om2/om3/om4 50/125 μm.
Miscelazione dei connettori:L'adattatore modifica solo l'interfaccia del connettore; le fibre collegate dovrebbero rimanere adattate alla modalità di trasmissione e al sistema ottico richiesti.
Struttura dell'adattatore
L'adattatore è costituito da un'interfaccia lato LC-, un'interfaccia lato ST-, un manicotto di allineamento di precisione, un alloggiamento e una struttura di montaggio.
Il manicotto in ceramica di zirconio mantiene la concentricità della ghiera durante l'accoppiamento, aiutando a controllare il disallineamento laterale e la perdita di inserimento ottico.
L'alloggiamento standard è in plastica ad alta-resistenza per un'installazione a pannello compatta. È possibile specificare l'alloggiamento in metallo, il tipo a flangia, il fissaggio a scatto-, il montaggio filettato e altre disposizioni di ingombro per apparecchiature con requisiti meccanici diversi.
Applicazioni
Migrazione di rete:Collega le nuove apparecchiature basate su LC-all'infrastruttura in fibra st{1}}terminata esistente senza sostituire il collegamento via cavo completo.
Patch panel e odf:Fornisce connettività mista lc/st nei sistemi di distribuzione e permutazione della fibra.
Attrezzatura di prova:Interfaccia i cavi patch LC con le porte st su strumenti di test ottici e apparecchiature di misurazione.
Reti di telecomunicazioni:Supporta installazioni miste di connettori-durante l'espansione della rete o la sostituzione delle apparecchiature.
Reti aziendali e universitarie:Adatto per infrastrutture legacy che rimangono in servizio insieme ad apparecchiature basate su LC-.
Sistemi industriali e di strumentazione:Fornisce la conversione del connettore laddove le apparecchiature in fibra esistenti utilizzano le interfacce st.
Gli adattatori ibridi vengono utilizzati specificatamente per ambienti con connettori misti-e migrazione di apparecchiature in cui la ri{1}}terminazione non è auspicabile.
Personalizzazione/OEM
Combinazioni di interfacce:Lc-st, lc-sc, lc-fc, sc-st e altre configurazioni ibride.
Modalità fibra:Os2, om1, om2, om3 o om4.
Polacco:Upc o APC dove meccanicamente e otticamente compatibili.
Alloggiamento:Plastica o metallo; identificazione del colore personalizzata disponibile.
Montaggio:Ingombro del pannello con flangia, filettato,-a scatto o-specificato dal cliente.
Configurazione:Disposizioni simplex o duplex accoppiato.
Identificazione:Logo, codice articolo, identificazione del connettore e altri contrassegni.
Confezione:Imballaggi sfusi, buste singole, set pre-ordinati e imballaggi con-etichetta privata.
Qualità e ispezione
Il controllo di qualità dovrebbe coprire sia le prestazioni ottiche che la compatibilità meccanica. Ogni lotto di produzione può essere ispezionato rispetto alle specifiche concordate, con elementi chiave di ispezione tra cui:
Ispezione visiva e dimensionale di alloggiamenti e interfacce
Ispezione dell'allineamento della ghiera e del manicotto LC/ST
Misurazione della perdita di inserzione
Misurazione della perdita di ritorno per configurazioni monomodali specificate
Intercambiabilità dei connettori e verifica dell'accoppiamento
Test di durabilità dell'accoppiamento
Ispezione dell'alloggiamento e della struttura di montaggio
Verifica marcatura, quantità e confezionamento
I registri di ispezione possono essere forniti in base ai requisiti del progetto.
Domande frequenti
D: L'adattatore richiede strumenti speciali per l'installazione?
R: Normalmente non sono necessari strumenti speciali di terminazione ottica. L'adattatore è progettato per l'accoppiamento del connettore meccanico e l'installazione a pannello. Se viene fornita una struttura di montaggio personalizzata, l'installazione deve seguire il design dell'apparecchiatura o del pannello corrispondente.
D: L'adattatore può essere utilizzato sia per sistemi in fibra interni che esterni?
R: È destinato principalmente alle installazioni protette in ambienti interni,-sala apparecchiature, rack,-quadri di connessione e armadietti. Per l'utilizzo all'aperto, l'adattatore deve essere installato all'interno di un involucro resistente alle intemperie anziché esposto direttamente a pioggia, polvere o condizioni ambientali prolungate.
D: Posso ordinare dei campioni prima di un acquisto in blocco?
R: Sì. È possibile fornire campioni per la valutazione delle prestazioni di connettori, dimensioni, montaggio e ottica-prima della produzione in serie. I requisiti e le spese del campione possono essere confermati in base alla configurazione e alla quantità richieste.
D: Potete fornire adattatori in base al codice prodotto-del sistema installato?
R: È possibile utilizzare un codice articolo di riferimento per il confronto tecnico, ma la produzione dovrebbe basarsi su dimensioni verificate e requisiti prestazionali piuttosto che sul solo codice articolo. I clienti possono fornire campioni, disegni o schede tecniche per la verifica della compatibilità.
D: Come vengono imballati gli adattatori in fibra ottica per la spedizione internazionale?
R: Gli adattatori sono normalmente protetti dalla contaminazione e dai danni fisici durante la movimentazione e il trasporto, con imballaggio interno e cartoni esterni idonei selezionati in base alla quantità dell'ordine. È possibile organizzare imballaggi individuali o personalizzati per ordini OEM e distributori.
D: Qual è il tempo di consegna tipico dell'ordine?
R: Per gli ordini commerciali standard, il tempo di elaborazione tipico è di 7-14 giorni, seguito da circa 20-30 giorni di tempo di spedizione, a seconda della destinazione e del metodo di spedizione. Gli ordini personalizzati o di grandi volumi-devono essere programmati separatamente dopo la conferma delle specifiche.
D: Quali termini di pagamento sono disponibili per gli ordini?
R: I metodi di pagamento comuni includono T/T, L/C, PayPal e carta di credito. Per gli ordini qualificati possono essere discusse altre modalità di pagamento, con i termini definitivi confermati nel preventivo o nel contratto di vendita.
