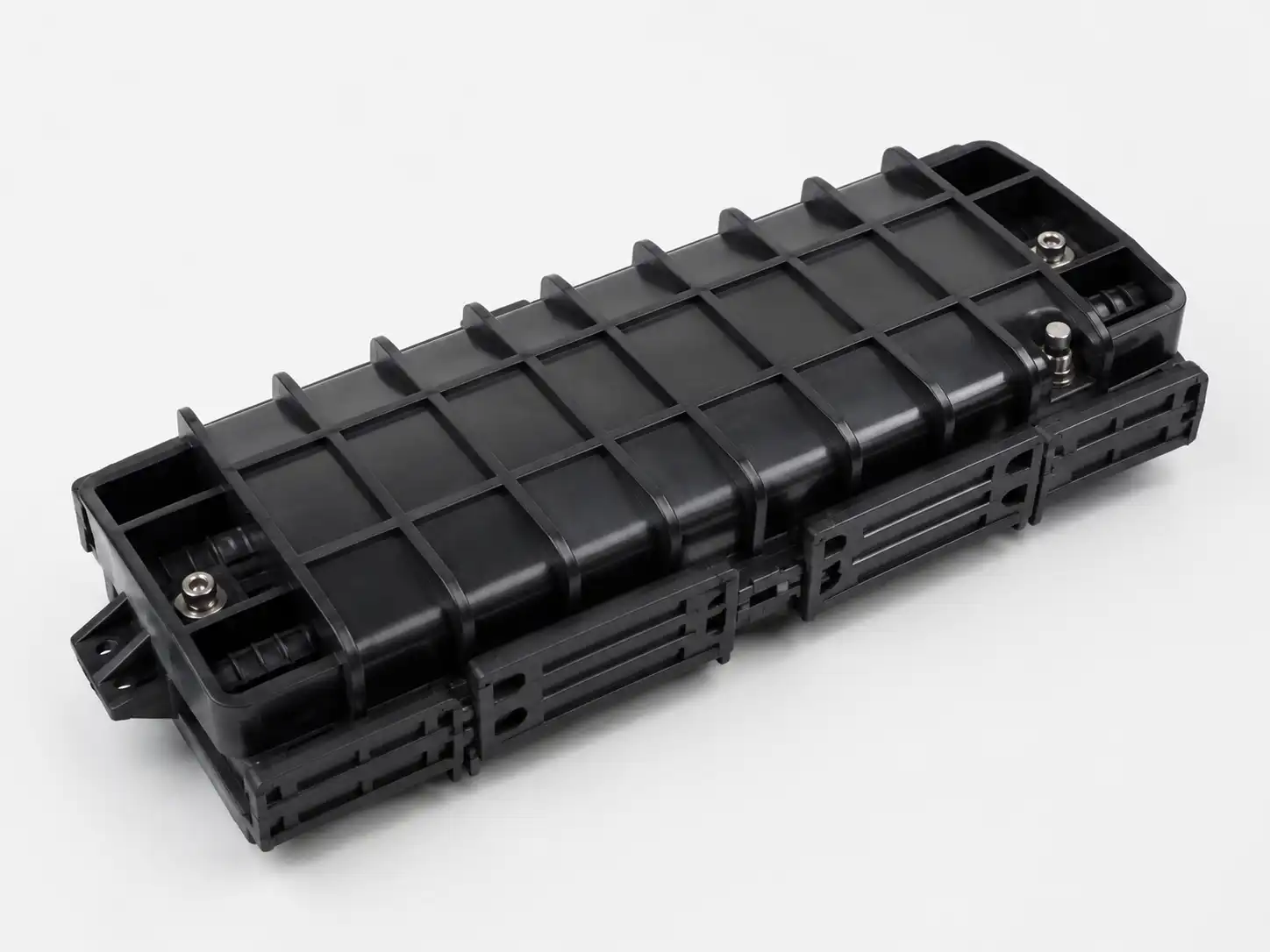

La chiusura di giunzione in fibra ottica orizzontale a 12 core è un involucro esterno compatto per proteggere e organizzare fino a 12 giunzioni di fibra singola-nelle reti FTTH e esterne-di impianti. La sua struttura in linea orizzontale è adatta per giunti di cavi compatti, punti di diramazione e punti di riparazione in cui lo spazio e la capacità di giunzione sono limitati. La chiusura utilizza una tenuta meccanica ri-accessibile e ingressi cavi configurabili per una pratica manutenzione sul campo.
Specifiche tecniche
|
Specifica |
Dettagli |
|
Tipo di prodotto |
Chiusura di giunzione in fibra ottica orizzontale a 12 fibre |
|
Tipo di chiusura |
Orizzontale/in linea |
|
Capacità massima di giunzione |
12 giunzioni-fibra singola |
|
Vassoio di giunzione |
Vassoio 1 × 12F |
|
Porte via cavo |
2 o 4 porte; 1 ingresso/1 uscita o 2 ingressi/2 uscite |
|
Diametro del cavo |
Tipicamente Ø5–13 mm, configurazione-dipendente |
|
Materiale dell'alloggiamento |
plastica tecnica resistente ai raggi UV-; Opzioni PC/ABS/PP |
|
Metodo di sigillatura |
Sigillatura meccanica ri-riaccessibile |
|
Grado di protezione |
Design con classificazione IP68 |
|
Temperatura operativa |
Da −40 gradi a +65 gradi |
|
Colore standard |
Nero |
Gestione della struttura e delle fibre
La chiusura combina un alloggiamento protettivo, un sistema di tenuta, componenti di ingresso del cavo-, vassoio di giunzione, area di instradamento della fibra-e punti di fissaggio dei membri-resistenza-del cavo. Il vassoio di giunzione 12F mantiene organizzati i manicotti di giunzione e l'allentamento delle fibre mantenendo il percorso controllato delle fibre. Il sistema di ritenuta del cavo isola le forze di trazione esterne dall'area di giunzione, riducendo lo stress meccanico durante l'installazione e la manutenzione.
La struttura meccanica ri-accessibile consente ai tecnici di aprire l'involucro per ispezione, riparazione o modifica della rete senza sostituire la chiusura completa.
Compatibilità e installazione dei cavi
Prima di ordinare, verificare il numero di fibre, il diametro esterno del cavo, la quantità di ingressi del cavo-, la struttura del cavo, la resistenza-del tipo di membro e il metodo di installazione richiesto. Questi parametri determinano la configurazione appropriata della porta e della tenuta.
La chiusura può essere fornita per applicazioni aeree, montate su palo/parete-, su condotto, su pozzetto/passo d'uomo, sotterranee e interrate-dirette, con gli accessori di montaggio e di tenuta richiesti. Durante l'installazione, i rivestimenti dei cavi e gli elementi di rinforzo devono essere fissati saldamente prima dell'instradamento della fibra e deve essere mantenuto il raggio di curvatura minimo specificato dal produttore.
Applicazioni
Le applicazioni tipiche includono:
Drop FTTH e giunzione di distribuzione nei punti edge della rete-compatta
Giunti di cavi montati su palo e aereo-dove lo spazio è limitato
Installazioni di condotti e maniglie che richiedono giunzioni in linea protette
Punti di riparazione del cavo dopo danni o manutenzione del percorso
Connessioni secondarie nelle reti rurali a banda larga e dell'ultimo-miglio
Punti di giunzione esterni-montati a parete vicino agli edifici e ai nodi di accesso
OEM/ODM e fornitura
DIMI supporta la marcatura del logo OEM, l'imballaggio personalizzato, il colore dell'alloggiamento, la configurazione della porta del cavo-e i kit di accessori. Per gli ordini di progetto, gli ingegneri possono esaminare il numero di fibre, il diametro del cavo, l'ambiente di installazione e i requisiti di branding prima della produzione. È possibile fornire campioni per la valutazione del prodotto e l'approvazione del progetto.
Controllo qualità e documentazione
Il controllo di qualità copre l'ispezione dei materiali in entrata, i-controlli dell'assemblaggio in corso, la verifica meccanica e di sigillatura, l'ispezione del-prodotto finito e l'ispezione dell'imballaggio-per l'esportazione. I test applicabili sui prodotti possono includere test di tenuta IP68, trazione e ritenzione dei cavi, impatto, schiacciamento, flessione, cicli di temperatura, invecchiamento UV e test in nebbia salina-per i componenti metallici rilevanti.
È possibile fornire schede tecniche, registri di ispezione e rapporti di prova applicabili per la valutazione del progetto. Il sistema di produzione DIMI include le certificazioni di gestione della qualità ISO 9001:2015 e TL-9000.
Ordini e logistica
MOQ
100 pezzi per ordini all'ingrosso standard; ordini di campioni disponibili per la valutazione.
01
Elaborazione
Normalmente 7-14 giorni lavorativi dalla specifica e dalla conferma dell'ordine.
02
Spedizione
In genere 20-30 giorni via mare, aerea o espresso, a seconda della destinazione e del metodo di spedizione.
03
Confezione
Imballaggi protettivi individuali e cartoni per l'esportazione; pallettizzazione ed etichettatura personalizzata disponibili per gli ordini di progetto.
04
Pagamento
T/T o L/C possono essere utilizzati per ordini B2B standard; per i progetti qualificati potranno essere confermate altre modalità.
05
Domande frequenti
D: La chiusura può essere fornita come kit di installazione completo?
R: Sì. Un kit completo può includere il vassoio di giunzione, i componenti di tenuta, le parti di fissaggio del cavo-, i manicotti di protezione della giunzione e gli accessori di montaggio richiesti. L'esatta distinta base dovrà essere specificata nel preventivo per evitare discordanze accessorie.
D: Potete abbinare una chiusura esistente o un modello della concorrenza?
R: Sì. Per progetti di sostituzione o di marchio privato-, gli acquirenti possono fornire un campione, un disegno, fotografie o un numero di modello esistente. DIMI può rivedere la configurazione meccanica e sviluppare una versione OEM corrispondente o equivalente ove tecnicamente fattibile.
D: Quali informazioni devono essere incluse in una richiesta di offerta?
R: Fornire la quantità richiesta, il paese di destinazione, il modello di cavo, il volume annuale o di progetto previsto, i requisiti di imballaggio e tutti i documenti di ispezione o certificazione richiesti. Per i progetti non-standard si consiglia una scheda tecnica del cavo o un esempio di chiusura esistente.
D: Potete supportare ordini di progetto graduali o ripetuti?
R: Sì. È possibile organizzare programmi di fornitura ripetuta e basati su progetto{{1} con una programmazione della produzione basata sulla quantità prevista, sulla stabilità delle specifiche e sulle date di consegna richieste.
D: Quali documenti possono accompagnare una spedizione in grandi quantità?
R: A seconda dell'ordine, la documentazione può includere fattura commerciale, bolla di accompagnamento, certificato di origine, scheda tecnica del prodotto, registri di ispezione e rapporti di prova applicabili. La documentazione specifica del progetto-deve essere richiesta prima della conferma dell'ordine.
D: È possibile ordinare la chiusura in diverse configurazioni nell'ambito di un unico progetto?
R: Sì. È possibile specificare diverse disposizioni delle porte, configurazioni-ingresso cavi, colori e kit di accessori quando il progetto richiede più varianti. Ogni configurazione deve essere confermata e documentata prima della produzione in serie.
D: È possibile organizzare un'ispezione-di terze parti?
R: Sì. L'ispezione-di terze parti può essere coordinata quando richiesto dall'acquirente o dal contratto di progetto. L'ambito dell'ispezione, il metodo di campionamento, i requisiti di test e l'agenzia di ispezione devono essere concordati prima della produzione.
D: È possibile supportare gli ordini urgenti?
R: La produzione accelerata può essere valutata in base alla capacità attuale, alla disponibilità del materiale, alla quantità dell'ordine e alla configurazione. Gli acquirenti devono fornire la data di consegna richiesta quando richiedono un preventivo in modo che le opzioni di produzione e spedizione possano essere esaminate insieme.
