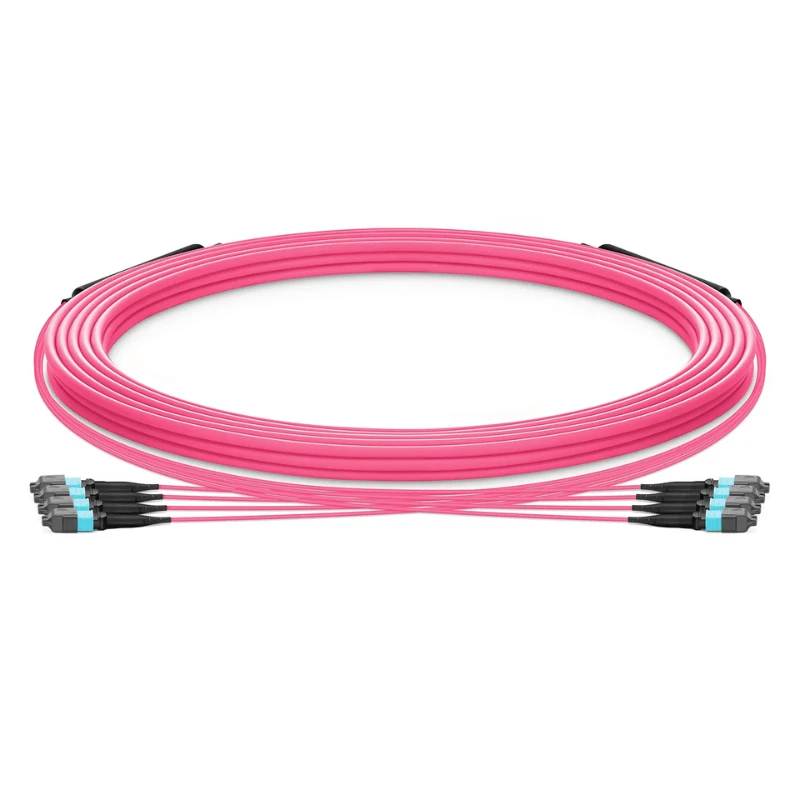

Il cavo trunk multimodale MPO è un gruppo di fibre ad alta-densità progettato per il cablaggio strutturato in data center, sale server aziendali e ambienti di rete ad alta-velocità. Utilizza connettori MPO/MTP® pre-terminati per consolidare più fibre multimodali in una connessione trunk compatta, riducendo il lavoro di terminazione sul campo e semplificando l'implementazione ad alta-densità.

Disponibile in fibra multimodale OM3, OM4 e OM5, il cavo può essere configurato per diversi conteggi di fibre, generi di connettori, metodi di polarità, lunghezze di cavo e requisiti di rivestimento.

Specifiche tecniche

Articolo	Specifica
Tipo di fibra	Multimodale OM3/OM4/OM5
Nucleo in fibra	50/125 μm
Conteggio delle fibre	8/12/24 fibre; configurazioni multi-MPO disponibili
Connettore	MPO/MTP®
Genere del connettore	Maschio/Femmina
Polarità	Tipo A / Tipo B / Tipo C
Polacco multimodale	computer
Perdita di inserzione	Standard Inferiore o uguale a 0,35 dB; versioni a bassa-perdita Inferiore o uguale a 0,20 dB
Guaina per cavi	PVC / LSZH / OFNP, soggetto a configurazione
Tipo di cavo	Costruzione a tronco tondo o a fascio

Opzioni di polarità e genere

La polarità e il genere del connettore corretti sono essenziali per mantenere la continuità di trasmissione-a-ricezione nei collegamenti ottici-paralleli.

Tipo A

Mappatura diretta-della fibra.

Tipo B

Mappatura della fibra invertita, comunemente utilizzata nelle architetture duplex-a ottica parallela.

Tipo C

Associa la-mappatura invertita per progetti di cablaggio-strutturati specifici.

MPO maschile

Connettore a spillo per l'allineamento con un connettore femmina.

MPO femminile

Connettore senza pin da utilizzare con un connettore maschio.

La polarità richiesta deve essere specificata insieme al design dell'apparecchiatura di accoppiamento, della cassetta o del pannello di connessione- anziché essere selezionata in modo indipendente.

Costruzione di cavi

Il gruppo trunk utilizza fibra multimodale-terminata in fabbrica con struttura del cavo protettivo adatta per l'installazione organizzata su rack e percorsi. Il filato aramidico può essere utilizzato come elemento di rinforzo, mentre il rivestimento esterno può essere selezionato in base ai requisiti di installazione.

Le opzioni comuni di rivestimento includono PVC per uso interno generale, LSZH dove è richiesta una costruzione a basso-fumo e alogeni-priva di alogeni e OFNP per installazioni plenum-classificate. Il diametro del cavo varia in base al numero di fibre e alla configurazione del trunk, quindi il diametro esterno finale deve essere confermato prima di specificare la capacità del percorso o l'hardware di gestione dei cavi-.

Applicazioni per centri dati

Il cavo trunk multimodale MPO è adatto per:

Connessioni backbone da rack-a{1}}rack in data center ad alta-densità.
Interconnessioni a cassetta e-pannello patch MPO per cablaggio strutturato.
Passa-al-server e passa-a-cambia collegamenti utilizzando l'ottica multimodale parallela.
Sale apparecchiature aziendali in cui-assemblaggi preterminati riducono il lavoro di installazione sul campo.
Aggiornamenti di rete ad alta-densità che richiedono una maggiore capacità della fibra in uno spazio rack limitato.

Test e garanzia di qualità

Ogni cavo assemblato può essere ispezionato e testato prima della spedizione per verificare la coerenza della produzione e le prestazioni ottiche.
Le tipiche procedure di controllo della qualità-includono:

Test di perdita di inserzione-al 100% per assemblaggi completati.
Fine-ispezione frontale e pulizia dei connettori MPO.
Verifica polarità connettore e mappatura fibra.

Controllo del genere e dell'identificazione del connettore.
Ispezione visiva della guaina del cavo, delle guaine e delle aree di passaggio.
Rapporti di prova individuali forniti in base ai requisiti del progetto.

I registri dei test possono essere abbinati all'identificazione dei cavi o alla documentazione dell'ordine per l'ispezione in entrata e la tracciabilità del progetto.

Personalizzazione e OEM

Per OEM, system{0}}integrator e ordini di progetto, il cavo principale può essere configurato in base all'architettura di rete richiesta, tra cui:

Tipo di fibra: OM3 / OM4 / OM5

Conteggio delle fibre e quantità di MPO

Genere del connettore MPO/MTP®

Polarità tipo A/B/C

Prestazioni ottiche standard o a bassa-perdita

Lunghezza del cavo e lunghezza di breakout

Guaina in PVC/LSZH/OFNP

Identificazione dei cavi, etichettatura e requisiti di colore

Imballaggio-specifico per il cliente ed etichettatura privata

Imballaggio e consegna

I cavi trunk MPO finiti sono protetti individualmente per prevenire la contaminazione, la piegatura e il danneggiamento del cavo durante la movimentazione e il trasporto. È possibile specificare i cappucci antipolvere del connettore, l'involucro protettivo e i cartoni o altri imballaggi adatti all'esportazione-in base ai requisiti di spedizione.

Le configurazioni standard possono essere fornite in base alla disponibilità produttiva. Gli assemblaggi OEM personalizzati vengono pianificati in base alla complessità della configurazione, alla quantità, ai requisiti di test e alla disponibilità dei materiali. Ogni spedizione può essere fornita con l'identificazione del prodotto e la documentazione di prova applicabile per ricevere l'ispezione.

Domande frequenti

D: Come posso verificare che il cavo principale corrisponda al mio sistema MPO esistente?

R: Confermare l'interfaccia del connettore, l'orientamento della chiave, la mappatura delle fibre, la configurazione dei pin e le specifiche dei componenti di accoppiamento su entrambe le estremità. Per un'installazione esistente, fornire il numero di parte corrente del modulo MPO, dell'adattatore o del cavo aiuta a prevenire l'incompatibilità durante la sostituzione o l'espansione.

D: I cavi trunk MPO possono essere forniti in lunghezze diverse per lo stesso progetto?

R: Sì. È possibile produrre diverse lunghezze di cavo nell'ambito della stessa specifica di progetto. Gli acquirenti devono fornire la lunghezza finita richiesta e, ove applicabile, la tolleranza consentita in modo che il percorso del rack e gli spazi di installazione possano essere pianificati con precisione.

D: Potete fornire un campione prima di un ordine all'ingrosso?

R: Sì. È possibile produrre campioni per la verifica della configurazione prima della produzione in serie. Il campione deve utilizzare la stessa disposizione dei connettori e gli stessi requisiti tecnici chiave previsti per l'ordine di produzione in modo che la compatibilità e l'installazione possano essere verificate nelle condizioni effettive del progetto.

D: Sono disponibili disegni dei cavi o documenti dimensionali per l'approvazione tecnica?

R: Sì. È possibile fornire disegni dimensionali e informazioni sulla configurazione per la revisione del progetto. Per assemblaggi di bagagliai complessi, gli acquirenti possono confermare la lunghezza complessiva, la disposizione dei connettori, le dimensioni di apertura e i requisiti di identificazione prima della produzione.

D: Come devono essere gestiti i cavi trunk MPO durante l'installazione?

R: Evitare di tirare il cavo per i connettori, di superare i limiti di piegatura specificati o di sottoporre a carico eccessivo le sezioni di distribuzione. Mantieni le estremità del connettore coperte fino al collegamento e fai passare la dorsale attraverso sistemi di gestione dei cavi-adatti senza schiacciare o piegare bruscamente il gruppo.

D: È possibile utilizzare lo stesso cavo trunk MPO per velocità di trasmissione diverse?

R: Potenzialmente, ma la compatibilità dipende dal tipo di ricetrasmettitore, dal budget del collegamento ottico, dalla distanza di trasmissione e dall'architettura di rete. Il cavo dovrebbe pertanto essere specificato in base ai requisiti effettivi dell'apparecchiatura ottica e del collegamento anziché essere selezionato solo in base alla velocità dati nominale.
